Назначение

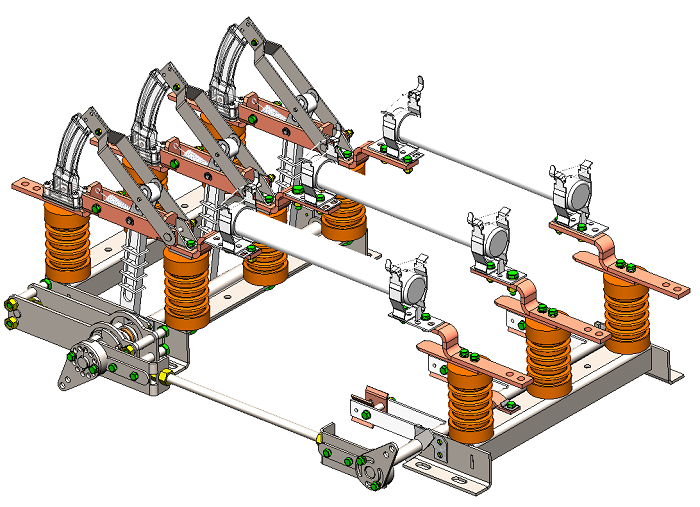

Выключатели нагрузки автогазовые типа ВНА-СТ-10 предназначены для включения и отключения под нагрузкой участков электрической цепи переменного трехфазного тока 400 и 630 А частотой 50-60 Гц, номинальным напряжением до 10 кВ, а также для обеспечения безопасного производства работ на отключенном участке при помощи стационарных заземлителей.Привод ПРБД-10 предназначен для ручного оперирования выключателя.
В отключенном положении ВНА-СТ-10 создает видимый разрыв электрической цепи как в обычном разъединителе. При отключении между дугогасительными контактами образуется дуга. Под действием высокой температуры дуги полиметилметакрилат выделяет большое
количество га-зов, поток которых гасит дугу.
При включении сначала замыкаются дугогасительные контакты, а затем ножи замыкают главные контакты, при отключении сначала размыкаются главные, а затем – дугогасительные
контакты.
На ВНА предусмотрена блокировка, которая обеспечивает невозможность включения заземляющих ножей при включенном положении выключателя и наоборот.
Управление ножами осуществляется отдельным механическим приводом ПРБД, связанным с выключателем нагрузки механической передачей. Привод выключателя может размещаться как справа (П), так и слева (Л), относительно главного вала выключателя.
Выключатели нагрузки на номинальный ток 400, 630А изготавливаются с полимерными изоляторами. По желанию потребителя возможно изготовление аппарата на номинальный ток 630А с фарфоровыми изоляторами.
Срок службы - 25 лет.
Гарантийный срок эксплуатации – три года со дня ввода в эксплуатацию.
Области применения
▪ Подстанции трансформаторные комплектные КТП
- для городских электрических сетей;
- для сельского хозяйства;
- для нужд железной дороги;
- общепромышленного назначения;
- нефтедобывающая промышленность;
- горнодобывающая промышленность;
- металлургия
▪ Камеры сборные одностороннего обслуживания серии КСО
▪ Комплектные распределительные устройства серии КРУ
▪ Комплектные распределительные устройства серии КРУН
▪ Передвижные комплектные трансформаторные подстанции
▪ Главные распределительные щиты ГРЩ
▪ Конденсаторные установки
▪ Шкафы ввода и распределения
Условия эксплуатации
▪ Высота установки над уровнем моря – не более 1000 м.
▪ Номинальное значение климатических факторов внешней среды – по ГОСТ 15150 и ГОСТ 15543.1.
▪ Номинальные значения механических внешних воздействующих факторов М6 по ГОСТ 17516.1
▪ Температура окружающего воздуха от минус 45 °С до плюс 45 °С в помещениях
с естественной вентиляцией без искусственного регулирования климатических условий.
▪ Окружающая среда невзрывоопасна, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металл, содержание коррозийно-активных агентов соответствует атмосферы II по ГОСТ 15150.
▪ Рабочее положение в пространстве – установка на вертикальной плоскости, допускается отклонение от вертикального положения до 5° в любую сторону.
Комплект поставки
В комплект поставки входит:
Выключатель нагрузки;
Привод на аппарат и привод для заземляющих ножей (если они предусмотрены конструкцией);
Паспорт; руководство по эксплуатации по 1 экз.
Таблица отличительных особенностей исполнения выключателей нагрузки автогазовых типа ВНА-СТ-10
- Выключатель нагрузки автогазовый ВНА-СТ-П-10/400(630)-20-IIз У2
- Выключатель нагрузки автогазовый ВНА-СТ-Л-10/400(630)-20-IIз У2
- Выключатель нагрузки автогазовый ВНА-СТ-П-10/400(630)-20-IIз ПТ 1.2 У2
- Выключатель нагрузки автогазовый ВНА-СТ-Л-10/400(630)-20-IIз ПТ 1.2 У2
- Выключатель нагрузки автогазовый ВНА-СТ-П-10/400(630)-20-IIз ПТ 1.3 У2
- Выключатель нагрузки автогазовый ВНА-СТ-Л-10/400(630)-20-IIз ПТ 1.3 У2
- Выключатель нагрузки автогазовый ВНА-СТ-П-10/400(630)-20-Iз У2
- Выключатель нагрузки автогазовый ВНА-СТ-Л-10/400(630)-20-Iз У2
- Выключатель нагрузки автогазовый ВНА-СТ-П-10/400(630)-20-IIIз У2
- Выключатель нагрузки автогазовый ВНА-СТ-Л-10/400(630)-20-IIIз У2
- Выключатель нагрузки автогазовый ВНА-СТ-П-10/400(630)-20-IIз ПКТ-VK У2
- Выключатель нагрузки автогазовый ВНА-СТ-П-10/400(630)-20-IIIз ПТ 1.2 У2
