Назначение

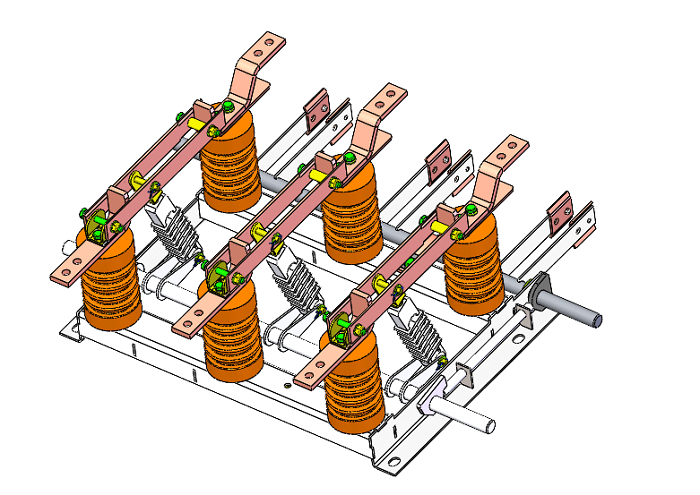

Высоковольтные разъединители внутренней установки типа РВ-СТ, РВЗ-СТ совместно с приводом ПР-10-СТ предназначены для включения и отключения под напряжением участков электрической цепи напряжением до 10 кВ при отсутствии нагрузочного тока или для изменения схемы соединения, а также заземления отключенных участков при помощи стационарных заземлителей при их наличии.Заземлитель ЗР-СТ предназначен для заземления токоведущего контура при условии отсутствия напряжения и обеспечивает безопасное производство работ на отключенном участке электрической цепи.
Привод рычажный серии ПР-10-СТ предназначен для управления главными и заземляющими ножами трехполюсных разъединителей серий РВ-СТ, РВЗ-СТ. Привод ПР-10-СТ выполнен так, что исключает возможность оперирования заземлителем пока не отключены ножи главного контура.
Разъединители изготавливаются с фарфоровыми изоляторами ИОР-10-3,75 или полимерными ИО8-80-1.
Аппараты могут поставляться со вспомогательными контактами (в зависимости от заказа). В качестве вспомогательных контактов применяются микропереключатели.
Области применения
▪ Подстанции трансформаторные комплектные КТП- для городских электрических сетей;
- для сельского хозяйства;
- для нужд железной дороги;
- общепромышленного назначения;
- нефтедобывающая промышленность;
- горнодобывающая промышленность;
- металлургия
▪ Камеры сборные одностороннего обслуживания серии КСО
▪ Комплектные распределительные устройства серии КРУ
▪ Комплектные распределительные устройства серии КРУН
▪ Передвижные комплектные трансформаторные подстанции
▪ Главные распределительные щиты ГРЩ
▪ Конденсаторные установки
▪ Шкафы ввода и распределения
Срок службы – 30 лет.
Гарантийный срок эксплуатации – 5 лет со дня ввода в эксплуатацию.
Таблица отличительных особенностей исполнения высоковольтных разъединителей внутренней установки типа РВ-СТ, РВЗ-СТ
