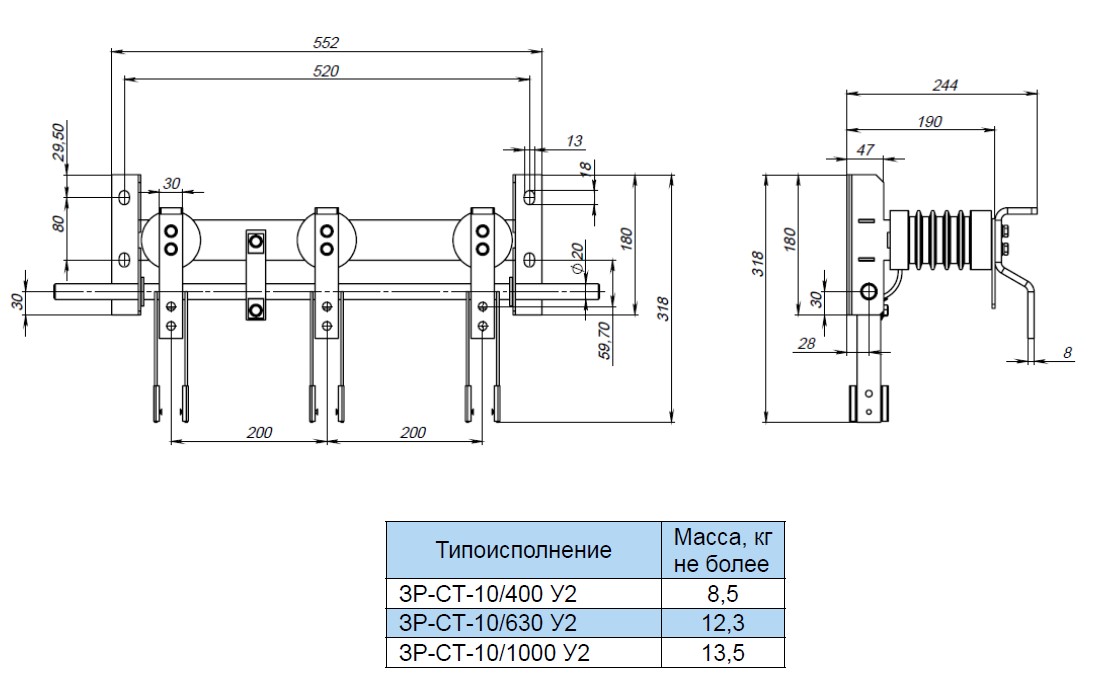

Габаритные и уста...

Скачать

Сертификат соотве...

Скачать

Описание:

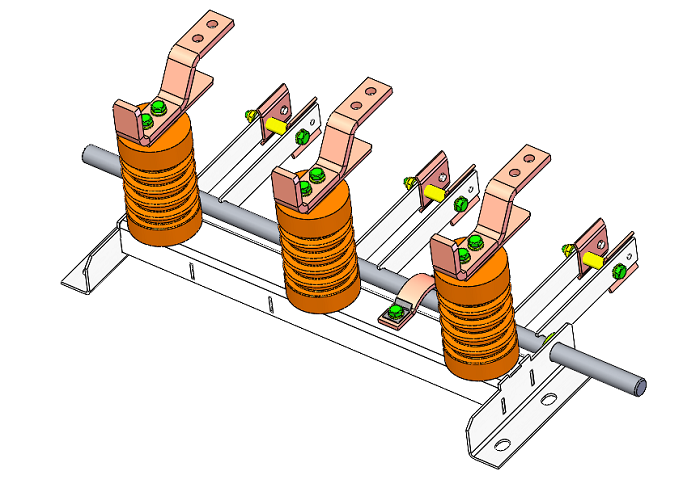

Заземлитель ЗР-СТ предназначен для заземления токоведущего контура при условии отсутствия напряжения и обеспечивает безопасное производство работ на отключенном участке электрической цепи.

Технические параметры заземлителя ЗР-СТ

Параметр	Значение
Число полюсов	1, 3
Номинальное напряжение, Uном/ Uнр, кВ	10/12
Предельный ток термической устойчивости, I_т, кА в течение 3с для главных ножей, для заземляющих в течение 1 с	400 А – 16 630 А – 20 1000 А – 31,5
Ток электродинамической стойкости, I_д, кА	400 А – 41 630 А – 52 1000 А – 80
Электрическое сопротивление главной цепи контура не более	130 х 10^-6 Ом
Номинальная частота	50 /60 Гц
Климатическое исполнение	У2
Степень защиты	IP 00
Мощность, потребляемая аппаратом на один полюс	400 А – 41 Вт 630 А – 52 Вт 1000 А – 80 Вт
Механический ресурс, циклы «Включено-отключено»	1000
