Описание:

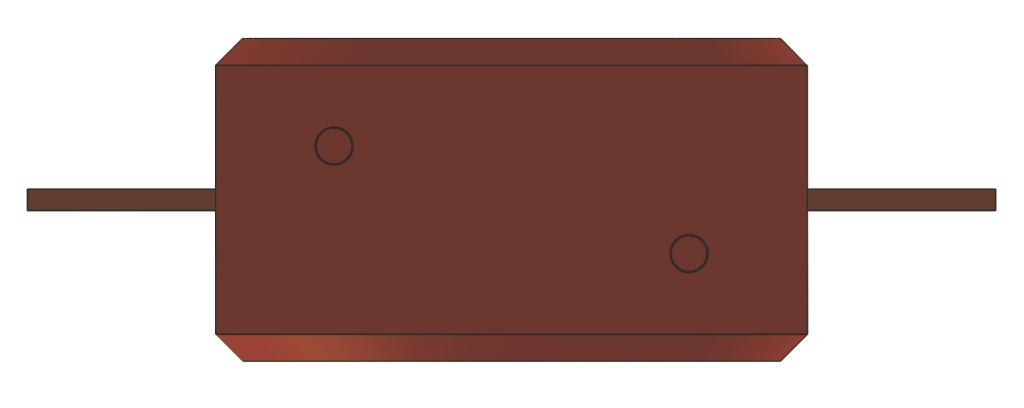

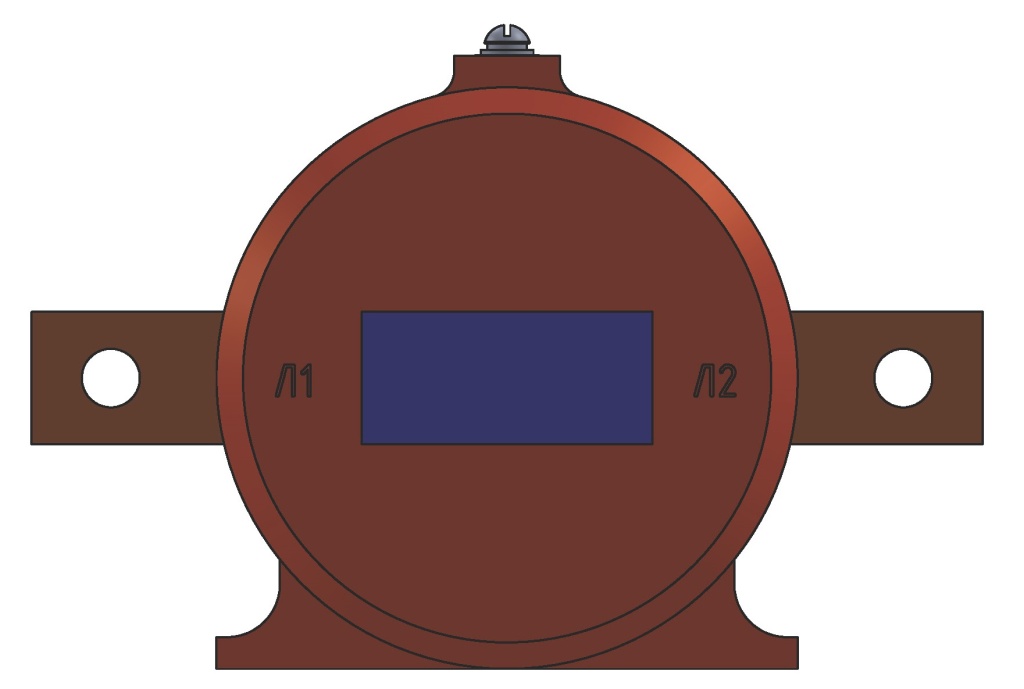

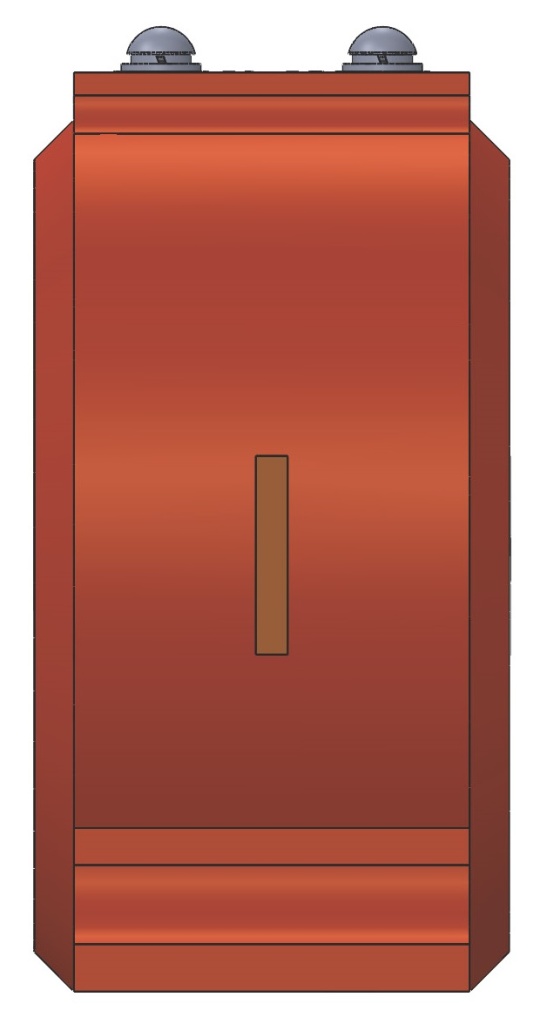

Трансформатор тока ТТ-0,66-ТКС I (5А-300А) в габарите 180х60х122 мм, одно обмоточный, на токи первичной обмотки от 5А до 300А, ток вторичной обмотки 5А, класс точности 1,0 и нагрузкой 5ВА.

Технические параметры трансформаторов тока ТТ-0,66-ТКС I (5А-300А)

Параметр	Значение
Номинальное напряжение, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,72
Номинальная частота, Гц	50
Номинальный первичный ток, А	5-300
Номинальный вторичный ток, А	5
Количество вторичных обмоток	1
Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА: - для измерения	5
Класс точности обмоток: - для измерения	1

* стандартное значение

В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
