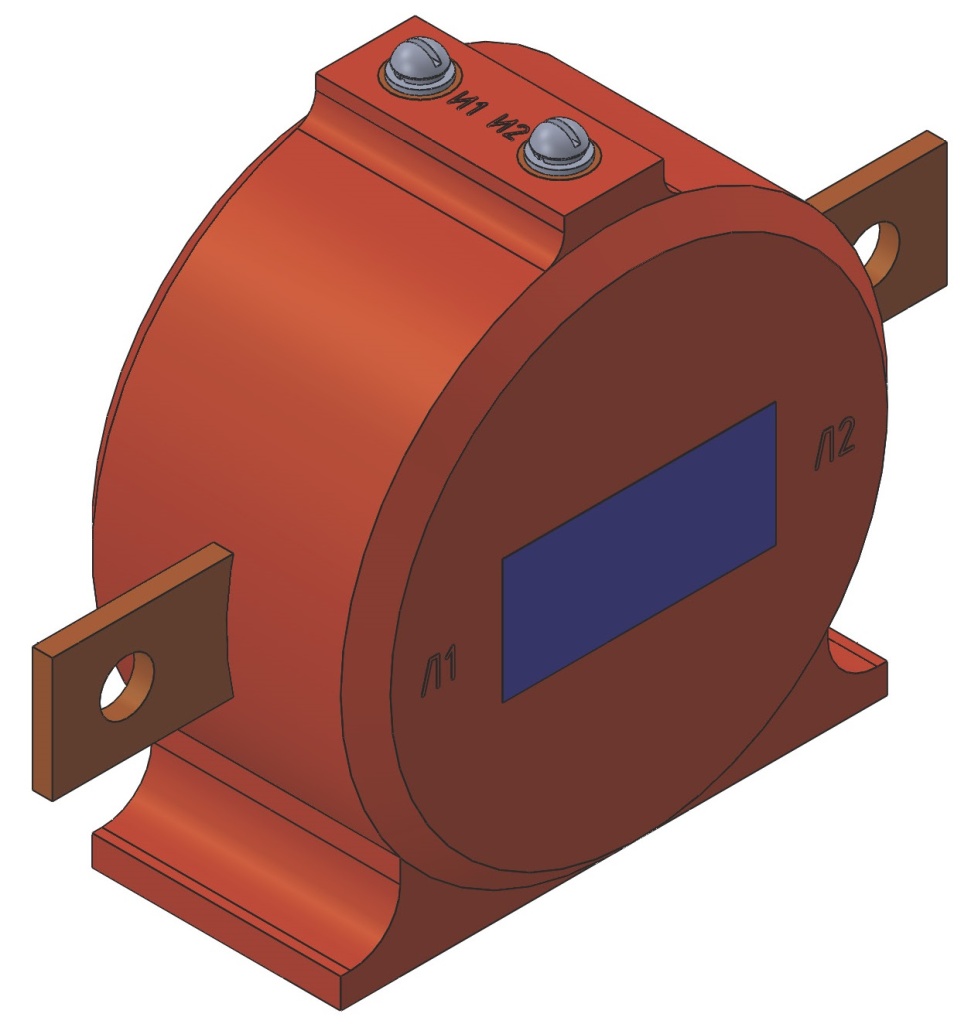

Трансформаторы тока ТТ-0,66-ТКС предназначены для передачи сигнала измерительной информации приборам измерения, защиты, сигнализации и управления в электрических сетях переменного тока с номинальным первичным током 100А до 4000А, номинальным вторичным током 1А или 5А, частотой 50 или 60 Гц, классом напряжения 0,66кВ. Изоляция выполнена из эпоксидного компаунда. Классы точности и нагрузки согласно ГОСТ 7746. Основные исполнения: опорные, шинные. В зависимости от исполнения, номинального напряжения и номинального тока трансформаторы устанавливают в различные распределительные устройства: комплектные НКУ, КРУ и КСО и другие электроустановки. Рабочее положение в пространстве – любое. Климатическое исполнение У, Т, ХЛ, ОМ и другие с категорией размещения 2 и 3 по ГОСТ 15150.
Таблица отличительных особенностей исполнения трансформаторов ТТ-0,66-ТКС
| Конструктив- ное исполне- ние |
Номинальный первичный ток, А |
Макс. количество вторичных обмоток | Тип вторичных выводов | Распо- ложение вторичных выводов | Метал- лическое основание | Межосевое раcстояние первичных выводов | Рук-во по эксплуатации | |
| Клемма | Провод ПВ3 | |||||||
| ТТ-0,66-ТКС I | 5-300 | 1 | • | сверху | 150 | Скачать | ||
| ТТ-0,66-ТКС II | 5-300 | 1 | • | сверху | 150 | Скачать | ||
| ТТ-0,66-ТКС III | 50-300 | 1 | • | сверху | 150 | Скачать | ||
В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых.
