Описание:

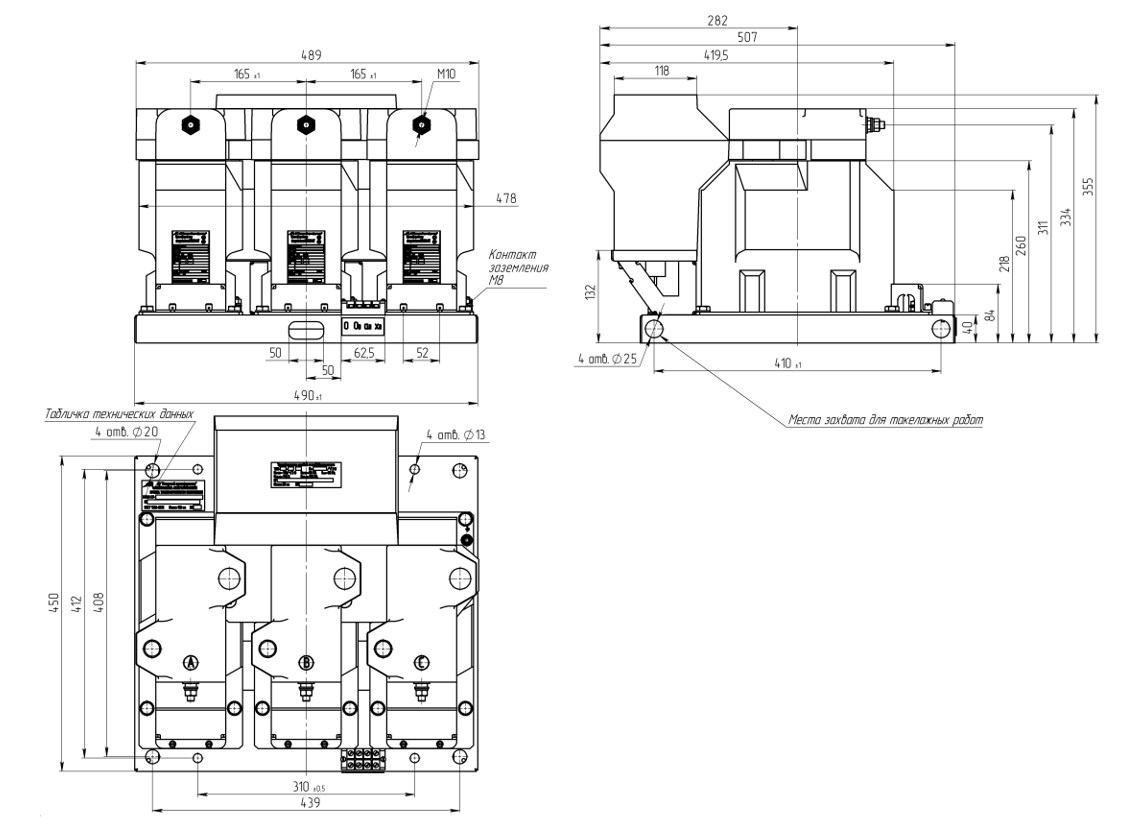

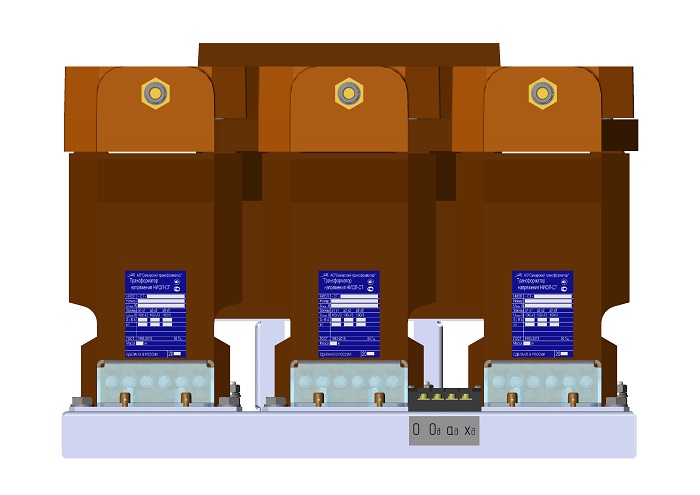

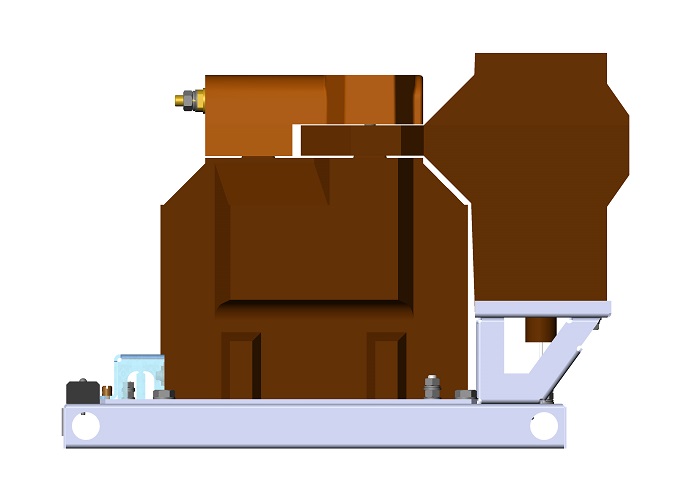

Трансформатор напряжения 3хНИОЛ-СТ-6-НАЛИТ-ПS трёхфазный антирезонансный с габаритом 490х507х379 мм, со схемой звезда соединения фазных трансформаторов с заземлением через трансформатор ТНП (трансформатор нулевой последовательности). С одной или двумя измерительными обмотками . Трехфазная антирезонансная группа трансформаторов исполнения ПS изготавливаются со встроенным предохранительным устройством на выводе обмотки ВН с предохранителем SIBA.

Технические параметры трансформаторов напряжения 3хНИОЛ-СТ-6-НАЛИТ-ПS

Параметр	Значение
Номинальное напряжение первичной обмотки, кВ	6
Наибольшее рабочее напряжение, кВ	7,2
Номинальное напряжение основной вторичной обмотки (между фазами), В	100
Номинальная частота, Гц	50 или 60
Напряжение дополнительной вторичной обмотки (аД – хД), В - при симметричном режиме работы сети - при однофазном замыкании на землю	3 100
Классы точности основных вторичных обмоток	0,2; 0,5; 1; 3
Номинальные трёхфазные мощности основных вторичных обмоток, ВА при симметричной нагрузке и коэффициенте мощности cos ф2=0,8 в классе точности: – 0,2 – 0,5 – 1,0 – 3,0	60 150 270 600
Номинальный класс точности дополнительной обмотки (аД – хД)	3; 3Р
Номинальная мощность вторичной дополнительной обмотки, ВА	100
Предельная мощность обмоток вне класса точности, ВА - первичной - суммарная вторичных основных - вторичной дополнительной	1000 900 100
Предохранитель SIBA

* стандартное значение
В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
