Трансформатор тока ТТ-0,66-ТШС III (400А)

Каталог продукции завода «Самарский трансформатор»

Документы

Таблица взаимозам...

Скачать

Руководство по эк...

Скачать

3D-модель ТТ-0,66...

Скачать

Габаритные и уста...

Скачать

Декларация ЕАЭС Т...

Скачать

Сертификат ТТ.pdf

Скачать

Описание:

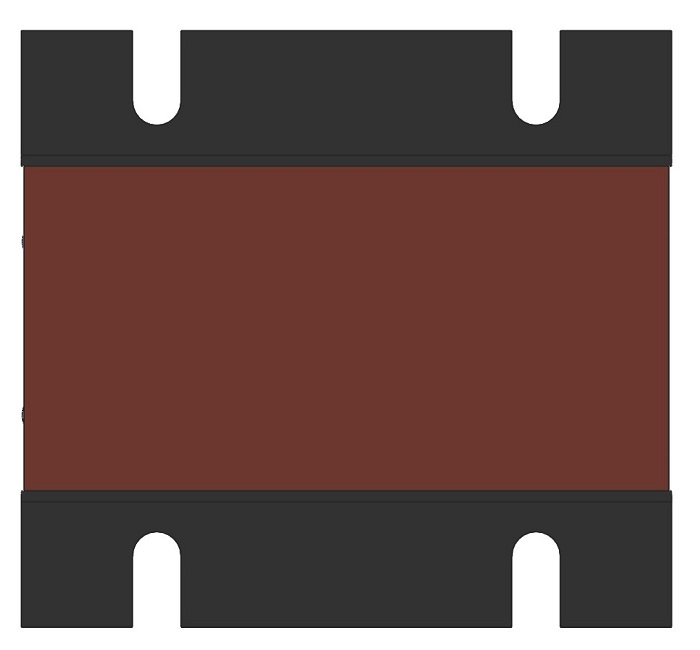

Трансформатор тока ТТ-0,66-ТШС III (400А) в габарите 120х110х166 мм, одно обмоточный, на ток первичной обмотки 400А, ток вторичной обмотки 1А, класс точности 3,0 и нагрузкой 40ВА. Размер шины потребителя 10х80 мм.

Технические параметры трансформаторов тока ТТ-0,66-ТШС III (400А)

Параметр	Значение
Номинальное напряжение, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,72
Номинальная частота, Гц	50
Номинальный первичный ток, А	400
Номинальный вторичный ток, А	1
Количество вторичных обмоток	1
Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА: - для измерения	40
Класс точности обмоток: - для измерения	3

* стандартное значение

В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
