Описание:

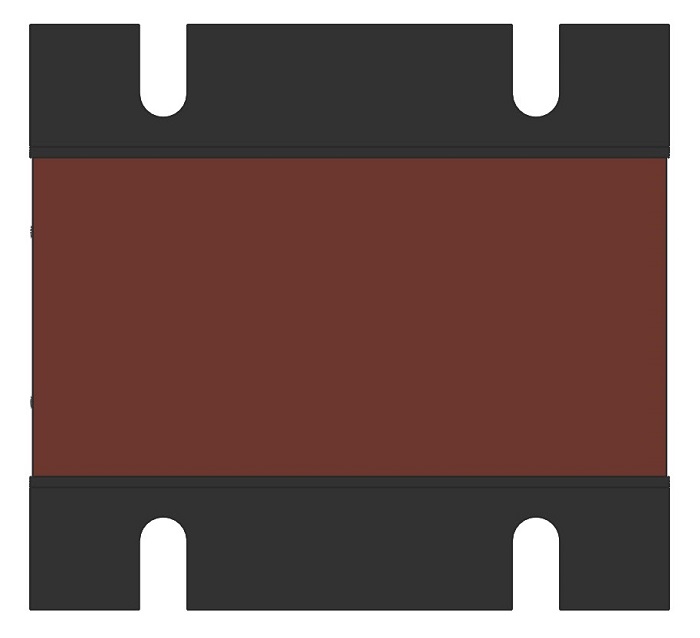

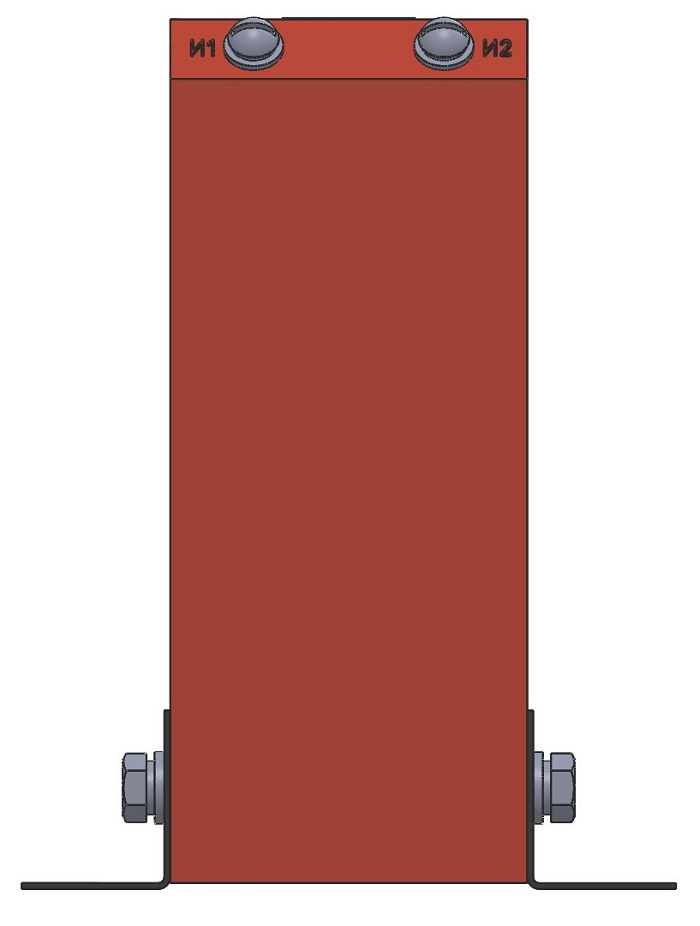

Трансформатор тока ТТ-0,66-ТШС I (1500А) в габарите 120х110х146 мм, одно обмоточный, на ток первичной обмотки 1500А, ток вторичной обмотки 5А, класс точности 1,0 и нагрузкой 40ВА. Размер шины потребителя 10х60 мм.

Технические параметры трансформаторов тока ТТ-0,66-ТШС I (1500А)

Параметр	Значение
Номинальное напряжение, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,72
Номинальная частота, Гц	50
Номинальный первичный ток, А	1500
Номинальный вторичный ток, А	5
Количество вторичных обмоток	1
Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА: - для измерения	10; 40
Класс точности обмоток: - для измерения	1

* стандартное значение

В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
