Трансформатор тока ТТ-0,66-ТШН1 (800А-2000А)

Каталог продукции завода «Самарский трансформатор»

Документы

Таблица взаимозам...

Скачать

Руководство по эк...

Скачать

3D-модель ТТ-0,66...

Скачать

Габаритные и уста...

Скачать

Декларация ЕАЭС Т...

Скачать

Сертификат ТТ.pdf

Скачать

Описание:

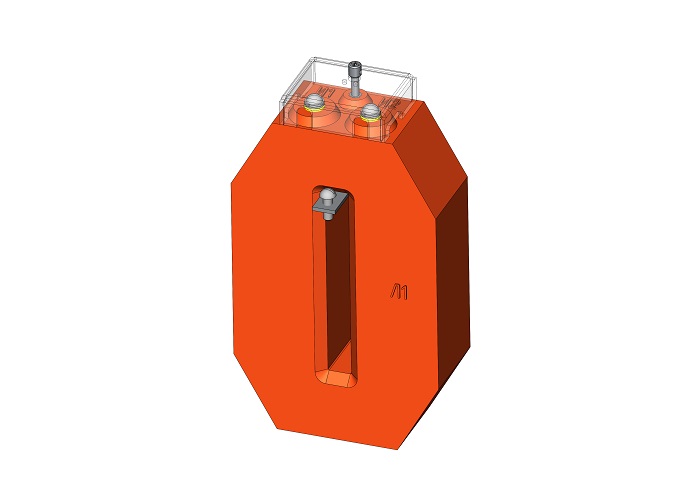

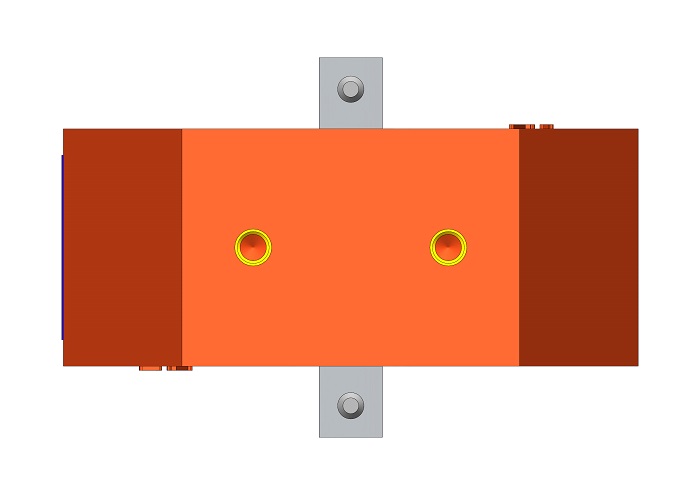

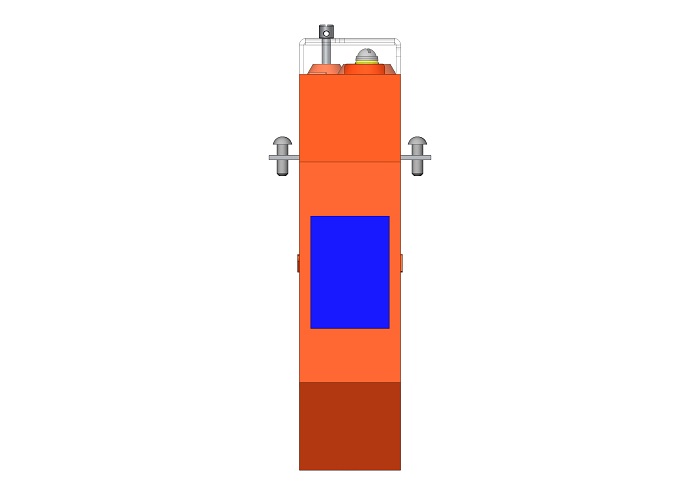

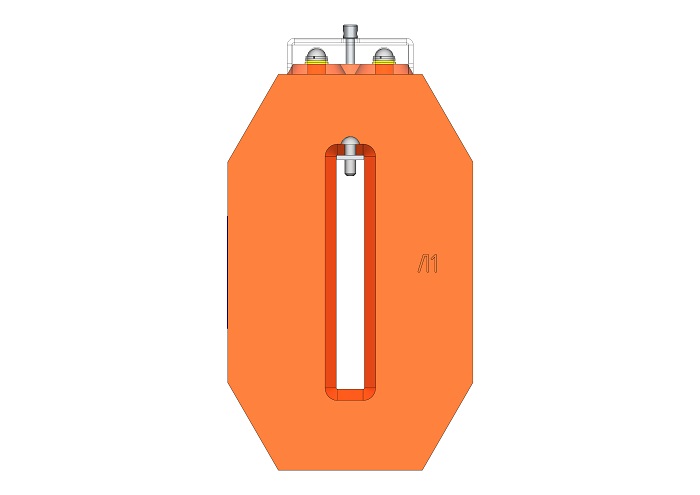

Трансформатор тока ТТ-0,66-ТШН1 (800А-2000А) в габарите 109х55х197 мм, одно обмоточный шинный на токи первичной обмотки от 800 до 2000А, ток вторичной обмотки 5А, класс точности 0,5S, 0,5 и нагрузкой 5ВА, 10ВА.

Технические параметры трансформаторов тока ТТ-0,66-ТШН1 (800А-2000А)

Параметр	Значение
Номинальное напряжение, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,72
Номинальная частота, Гц	50
Номинальный первичный ток, А	800-2000
Номинальный вторичный ток, А	5
Количество вторичных обмоток	1
Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА: - для измерения	5; 10
Класс точности обмоток: - для измерения	0,5S ; 0,5

* стандартное значение

В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
