Описание:

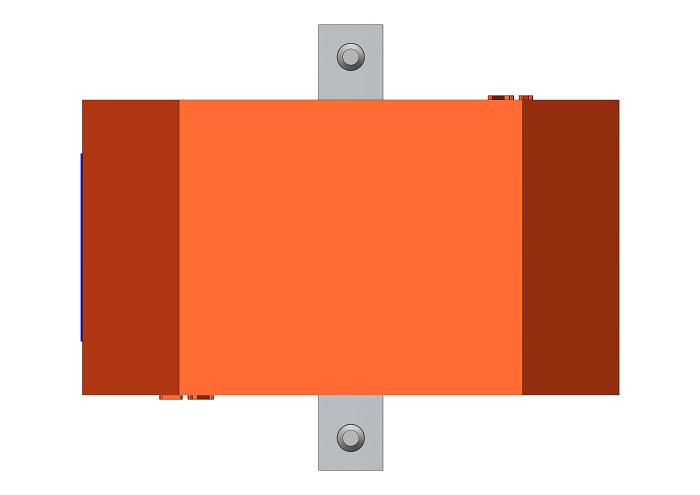

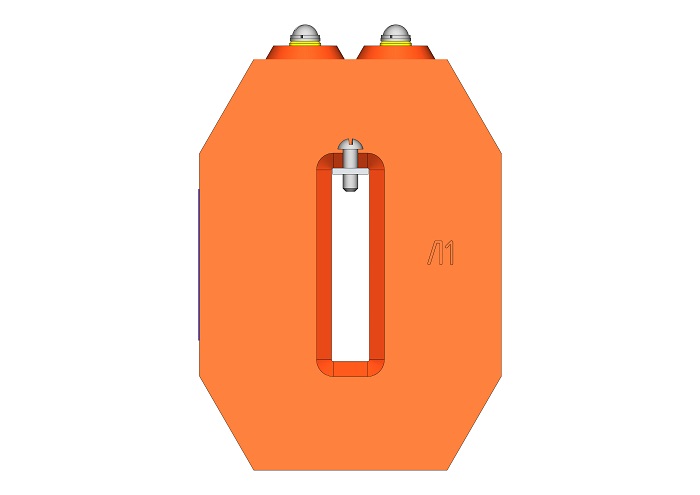

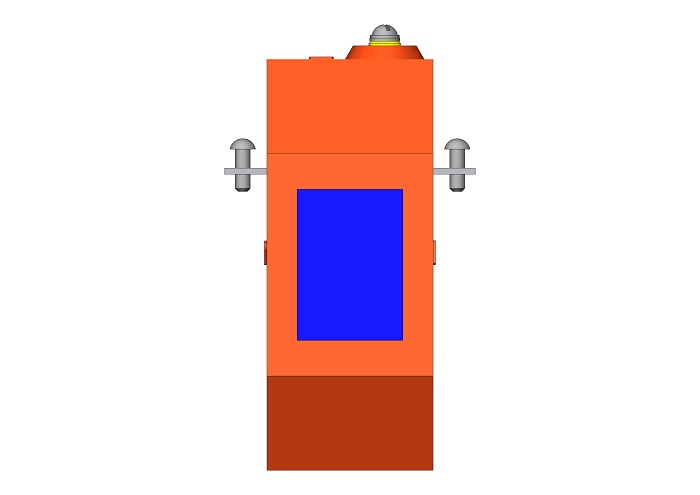

Трансформатор тока ТТ-0,66-ТШН (300А-600А) в габарите 100х55х144 мм, одно обмоточный шинный на токи первичной обмотки от 300А до 600А.

Технические параметры трансформаторов тока ТТ-0,66-ТШН (300А-600А)

Параметр	Значение
Номинальное напряжение, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,72
Номинальная частота, Гц	50
Номинальный первичный ток, А	300-600
Номинальный вторичный ток, А	5
Количество вторичных обмоток	1
Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА: - для измерения	5; 10
Класс точности обмоток: - для измерения	0,5S ; 0,5

* стандартное значение

В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
