Описание:

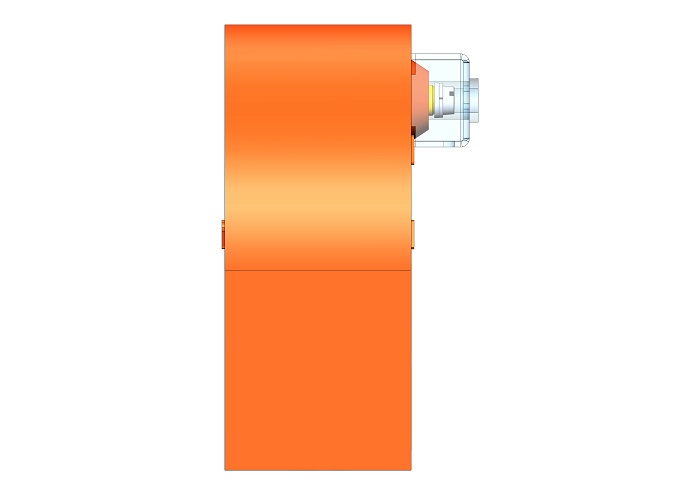

Трансформатор тока ТТ-0,66-ТШЛ VМ (150А-600А) с круглым отверстием для шины или кабеля в габарите 154х155х72 мм по корпусу с первичным током 150А-600А и отверстием 65 мм под шину с классом точности S.

Технические параметры трансформаторов тока ТТ-0,66-ТШЛ VМ (150А-600А)

Параметр	Значение
Номинальное напряжение, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,72
Номинальная частота, Гц	50
Номинальный первичный ток, А	150-600
Номинальный вторичный ток, А	5
Количество вторичных обмоток	1
Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА: - для измерения	2,5; 5
Класс точности обмоток: - для измерения или для защиты	0,2S; 0,5S; 0,5; 10Р

* стандартное значение

В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
