Описание:

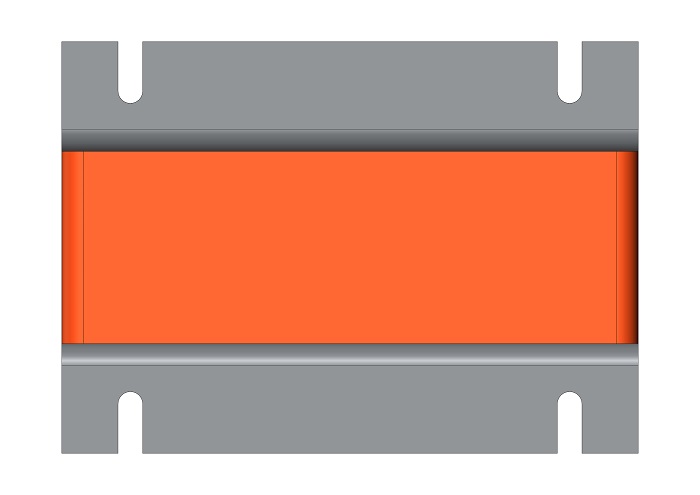

Трансформатор тока ТТ-0,66-ТШЛ II (1000А-1500А) шинный исполнения-II с горизонтальным расположением шины в габарите 212х152х137 мм для первичных токов 1000А и 1500А, на металлических лапках, горизонтального расположения.

Технические параметры трансформаторов тока ТТ-0,66-ТШЛ II (1000А-1500А)

Параметр	Значение
Номинальное напряжение, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,72
Номинальная частота, Гц	50
Номинальный первичный ток, А	1000-1500
Номинальный вторичный ток, А	5
Количество вторичных обмоток	1
Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА: - для измерения	10
Класс точности обмоток: - для измерения	0,5S; 0,5

* стандартное значение

В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
