Описание:

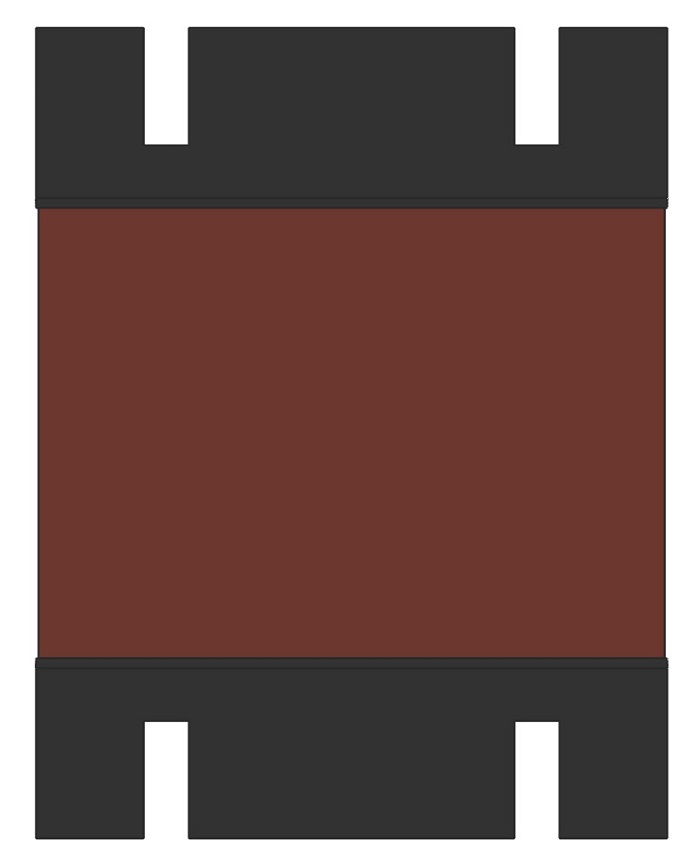

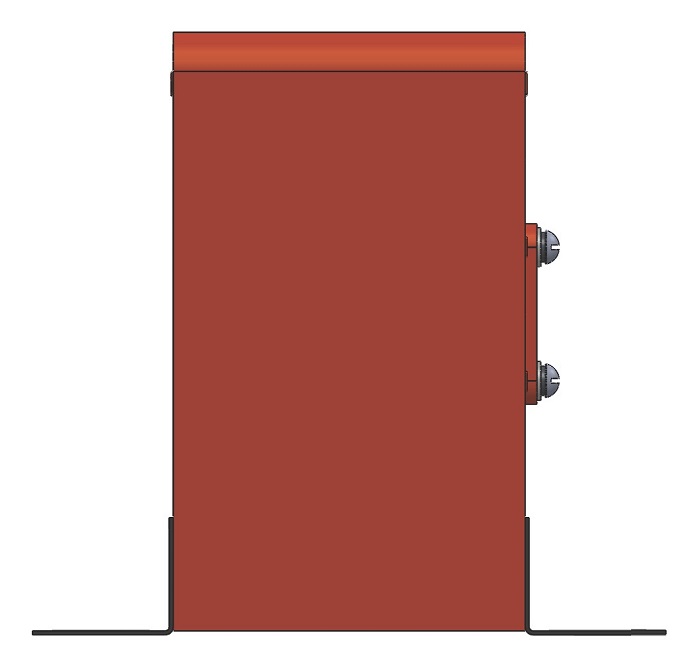

Трансформатор тока ТТ-0,66-ТШЛ I (600А-800А) шинный исполнения-I с вертикальным расположением шины в габарите 116х152х176 мм для первичных токов 600А и 800А, на металлических лапках, вертикального расположения.

Технические параметры трансформаторов тока ТТ-0,66-ТШЛ I (600А-800А)

Параметр	Значение
Номинальное напряжение, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,72
Номинальная частота, Гц	50
Номинальный первичный ток, А	600-800
Номинальный вторичный ток, А	5
Количество вторичных обмоток	1
Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА: - для измерения	10
Класс точности обмоток: - для измерения	0,5S; 0,5

* стандартное значение

В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
