Описание:

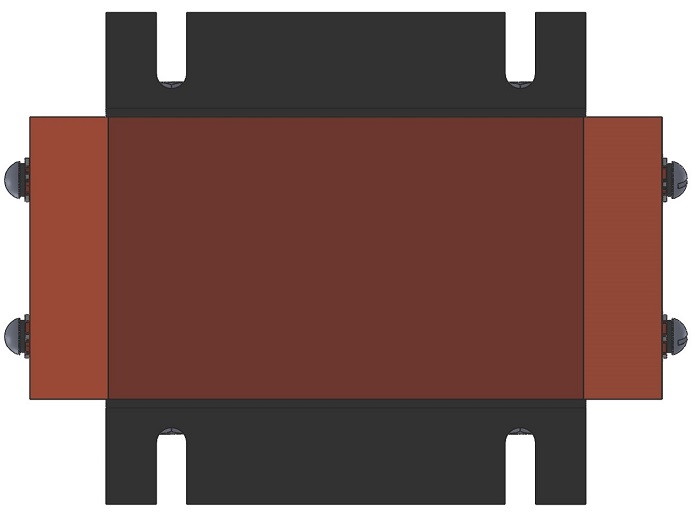

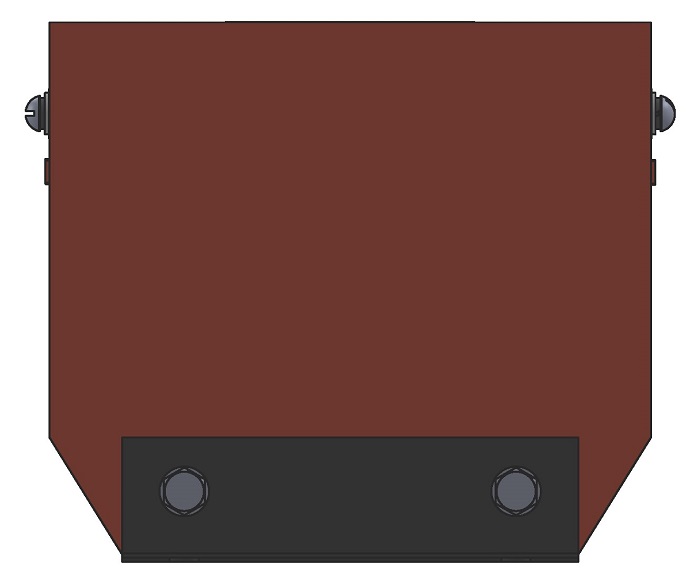

Трансформатор тока ТТ-0,66-ТР (1А) в габарите 145х113х130 мм, одно обмоточный на токи первичной обмотки 1А и ток вторичной обмотки 1А, класс точности 0,5 и нагрузкой 10ВА.

Технические параметры трансформаторов тока ТТ-0,66-ТР (1А)

Параметр	Значение
Номинальное напряжение, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,72
Номинальная частота, Гц	50
Номинальный первичный ток, А	1
Номинальный вторичный ток, А	1
Количество вторичных обмоток	1
Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА: - для измерения	10
Класс точности обмоток: - для измерения	0,5

* стандартное значение

В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
