Описание:

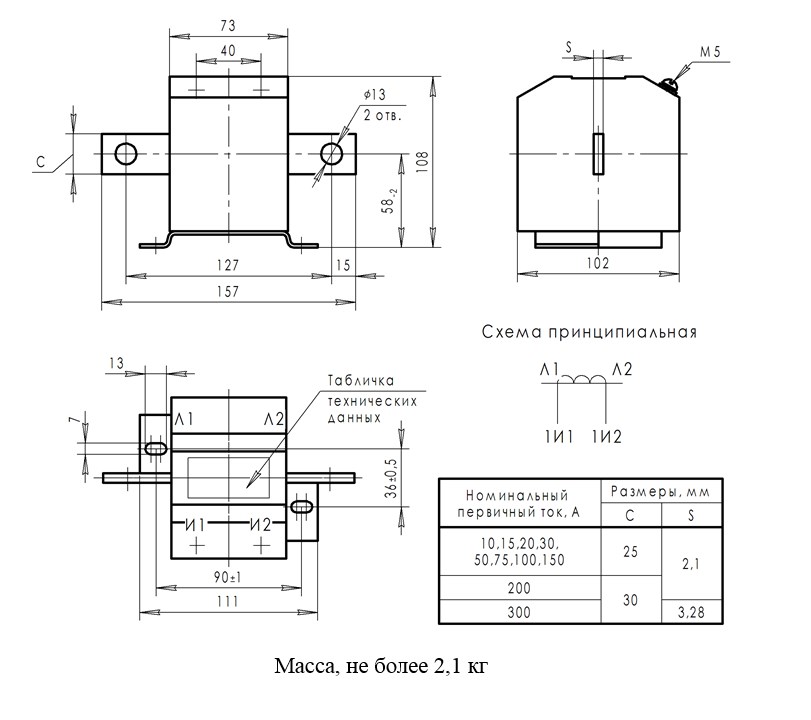

Трансформатор тока ТТ-0,66-ТКЛМ (5А-300А) в габарите 157х105х102 мм одно обмоточный, на токи первичной обмотки от 5А до 300А, ток вторичной обмотки 5А, класс точности 0,5 и 1,0 и нагрузкой 5ВА. Наконечники от 10А до 150А, до 300А.

Технические параметры трансформаторов тока ТТ-0,66-ТКЛМ (5А-300А)
Параметр Значение
Номинальное напряжение, кВ 0,66
Наибольшее рабочее напряжение, кВ 0,72
Номинальная частота, Гц 50
Номинальный первичный ток, А 5-300
Номинальный вторичный ток, А 5
Количество вторичных обмоток 1

Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА:

- для измерения


5

Класс точности обмоток:

- для измерения


0,5; 1




* стандартное значение

В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
