Трансформатор тока ТШ-0,66-60-I (250А-1500А)

Каталог продукции завода «Самарский трансформатор»

Документы

Таблица взаимозам...

Скачать

Руководство по эк...

Скачать

3D-модель ТШ-0,66...

Скачать

Габаритные и уста...

Скачать

Декларация ЕАЭС Т...

Скачать

Сертификат Т(ТШ)-...

Скачать

Сертификат пож.бе...

Скачать

Описание:

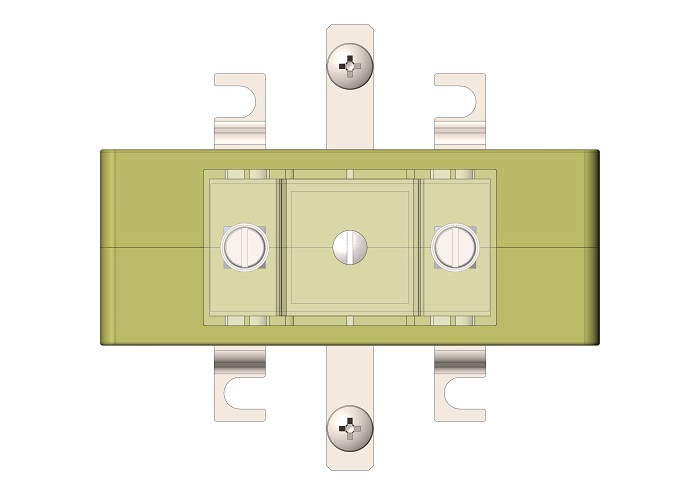

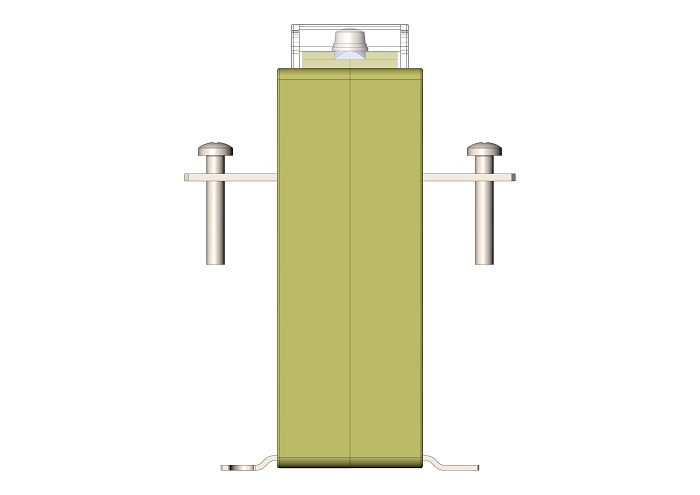

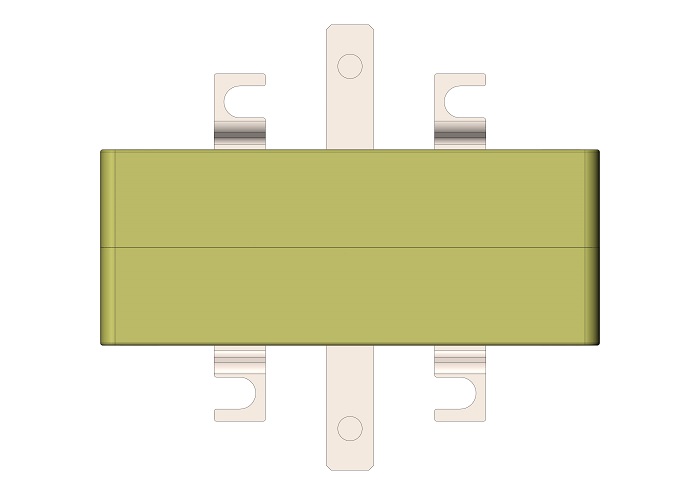

Трансформатор тока ТШ-0,66-60-I (250А-1500А) исполнение-I в габарите корпуса 102х71х122 мм на лапах без первичной обмотки и первичным током 250А-1500А. С защитной крышкой. Вторичный ток 5А.

Технические параметры трансформаторов тока ТШ-0,66-60-I (250А-1500А)

Параметр	Значение
Номинальное напряжение, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,72
Номинальная частота, Гц	50
Номинальный первичный ток, А	250-1500
Номинальный вторичный ток, А	5
Количество вторичных обмоток	1
Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА: - для измерения	1; 5; 10
Класс точности обмоток: - для измерения	0,2S; 0,2; 0,5S; 0,5

В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
