Трансформатор тока ТШ-0,66-40-I (75А-600А)

Каталог продукции завода «Самарский трансформатор»

Документы
Таблица взаимозам...
Скачать
Руководство по эк...
Скачать
3D-модель ТШ-0,66...
Скачать
Габаритные и уста...
Скачать
Декларация ЕАЭС Т...
Скачать
Сертификат Т(ТШ)-...
Скачать
Сертификат пож.бе...
Скачать
Описание:

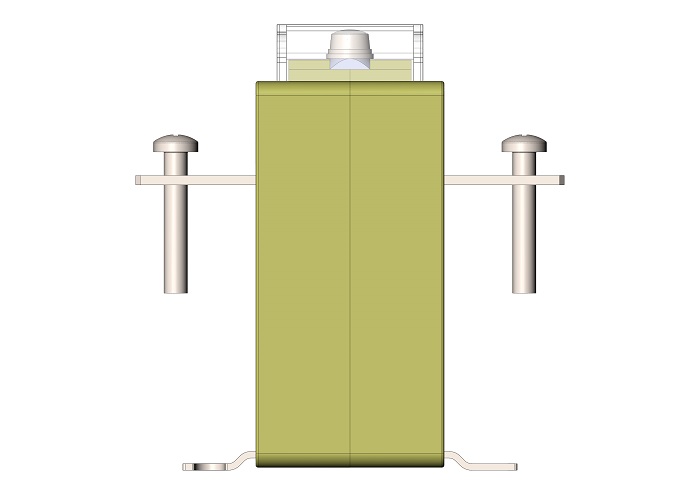

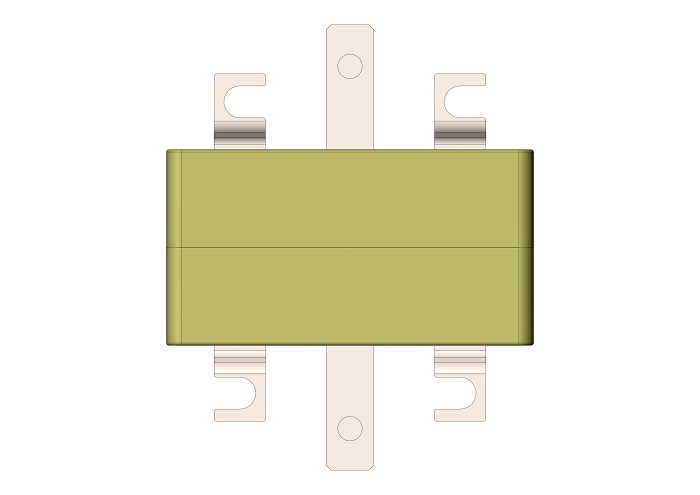

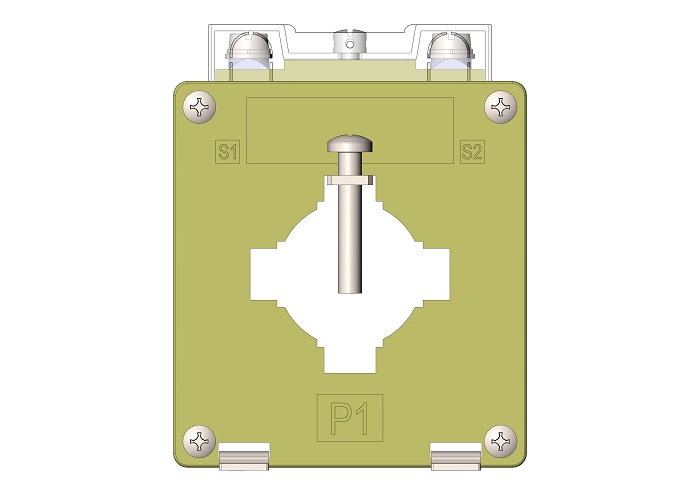

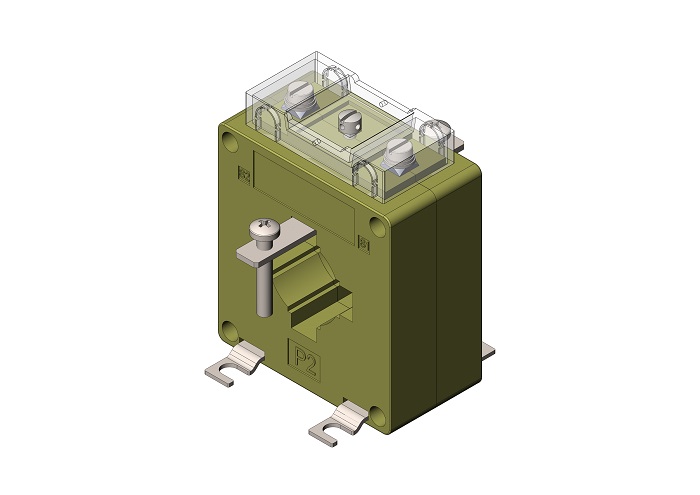

Трансформатор тока ТШ-0,66-40-I (75А-600А) исполнение-I в габарите корпуса 75х71х98 мм на лапах без первичной обмотки и первичным током 75А-600 А. С защитной крышкой. Вторичный ток 5А.

Технические параметры трансформаторов тока ТШ-0,66-40-I (75А-600А)
Параметр Значение
Номинальное напряжение, кВ 0,66
Наибольшее рабочее напряжение, кВ 0,72
Номинальная частота, Гц 50
Номинальный первичный ток, А 75-600
Номинальный вторичный ток, А 5
Количество вторичных обмоток 1

Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА:

- для измерения


1; 5; 10

Класс точности обмоток:

- для измерения


0,2S; 0,2; 0,5S; 0,5




В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
