Описание:

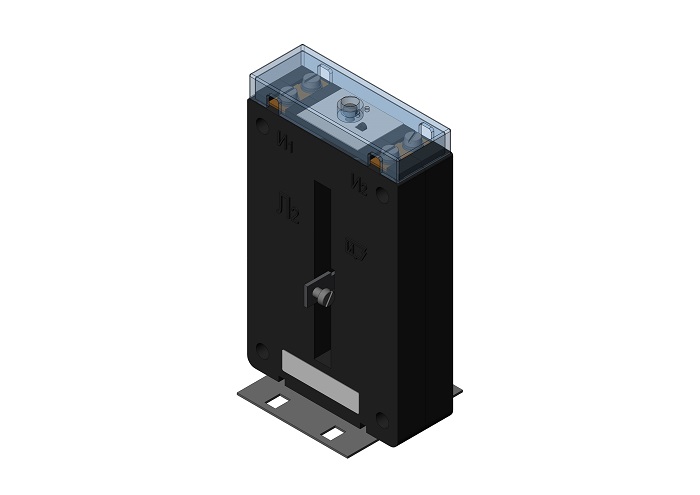

	 Трансформатор тока ТШ-0,66-4 (400А-2000А) шинный исполнение-4 в габарите корпуса 99х167х36 мм на фланце без первичной обмотки – шины и первичным током 400А-2000А. С защитной крышкой. Вторичный ток 5А или 1А.



















	 Технические параметры трансформаторов тока ТШ-0,66-4 (400А-2000А)










			 Параметр


			 Значение






			 Номинальное напряжение, кВ


			 0,66






			 Наибольшее рабочее напряжение, кВ


			 0,72






			 Номинальная частота, Гц


			 50






			 Номинальный первичный ток, А


			 400-2000






			 Номинальный вторичный ток, А


			 1; 5*






			 Количество вторичных обмоток


			 1








				 Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА:






			 - для измерения










				 5; 10; 30










				 Класс точности обмоток:




				 - для измерения












				 0,2S; 0,2; 0,5S; 0,5



















	 * стандартное значение




 В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
