Описание:

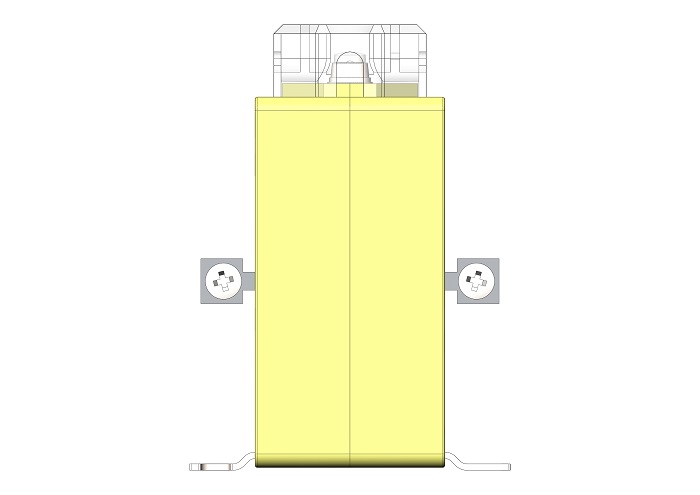

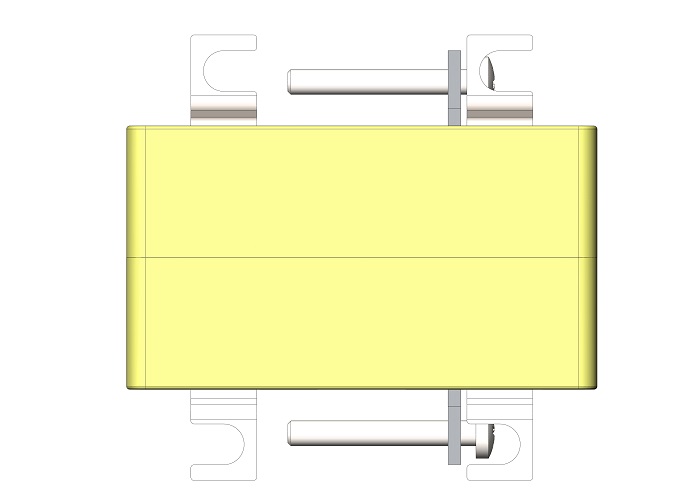

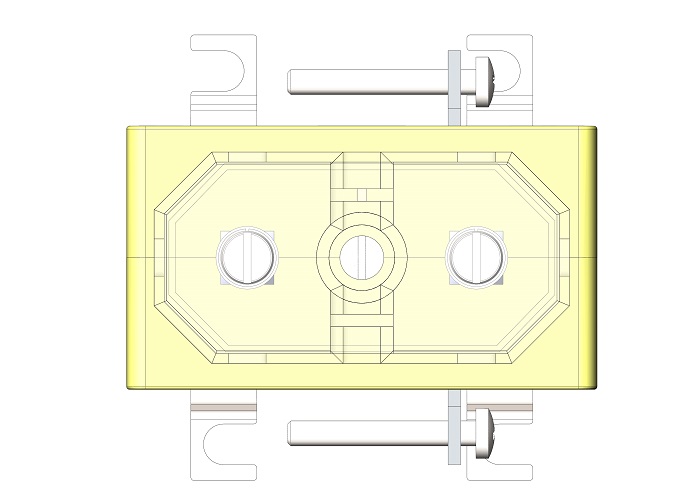

Трансформатор тока ТШ-0,66-30-I-В (75А-300А) исполнение-I-В в габарите корпуса 75х71х98 мм на лапах без первичной обмотки и первичным током 75А-300 А. С защитной крышкой. Вторичный ток 5А.

Технические параметры трансформаторов тока ТШ-0,66-30-I-В (75А-300А)

Параметр	Значение
Номинальное напряжение, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,72
Номинальная частота, Гц	50
Номинальный первичный ток, А	75-300
Номинальный вторичный ток, А	5
Количество вторичных обмоток	1
Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА: - для измерения	1; 5
Класс точности обмоток: - для измерения	0,2S; 0,2; 0,5S; 0,5

В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
