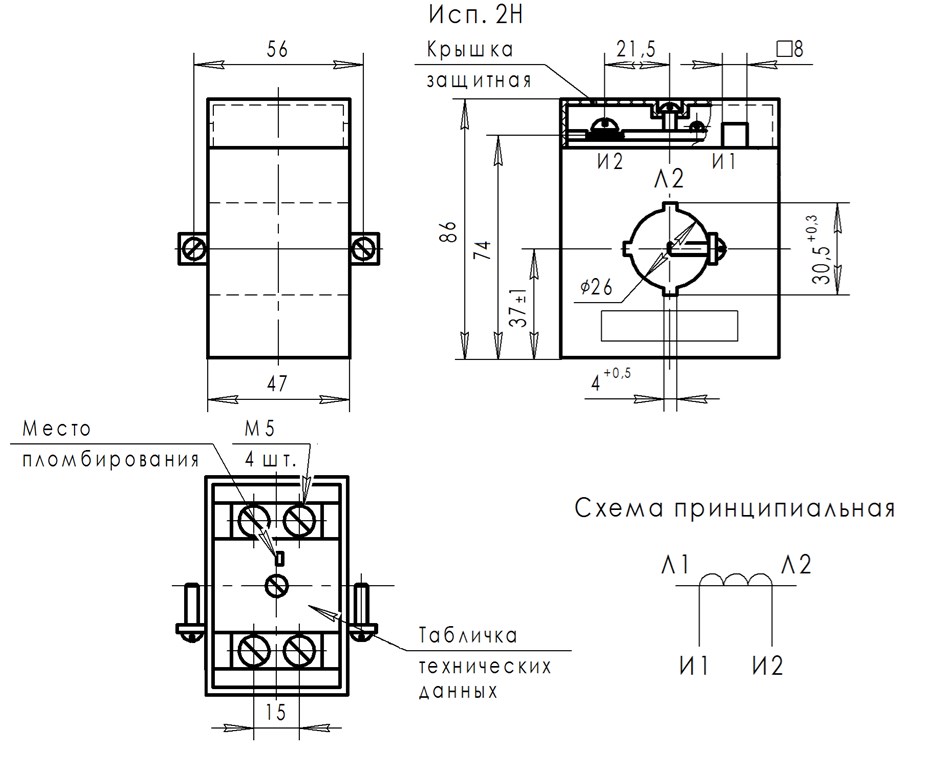

Габаритные и уста...

Скачать

Декларация ЕАЭС Т...

Скачать

Сертификат Т(ТШ)-...

Скачать

Сертификат пож.бе...

Скачать

Описание:

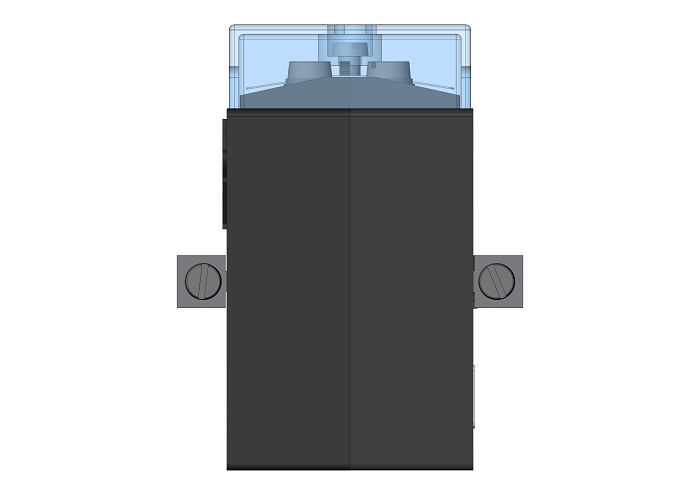

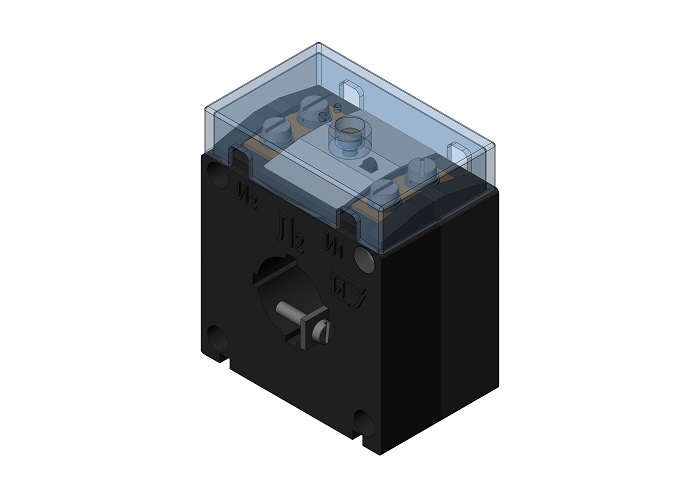

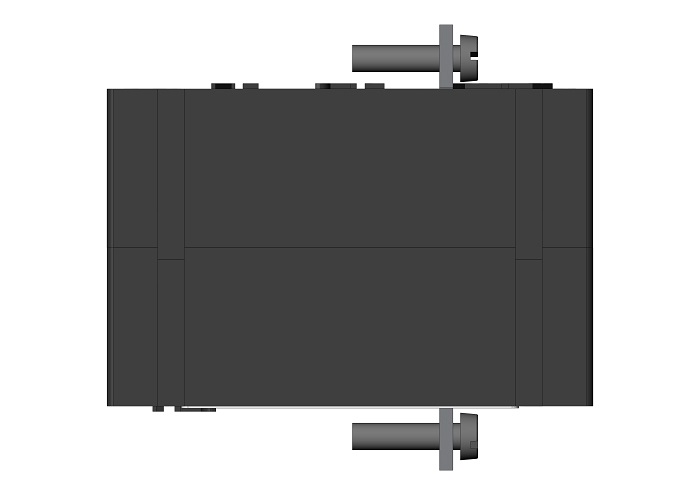

Трансформатор тока ТШ-0,66-2Н (100А-400А) шинный исполнение-2Н в габарите корпуса 73х88х48 мм без фланца без первичной обмотки – шины и первичным током 100А-400А. С защитной крышкой. Вторичный ток 5А или 1А.

Технические параметры трансформаторов тока ТШ-0,66-2Н (100А-400А)

Параметр	Значение
Номинальное напряжение, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,72
Номинальная частота, Гц	50
Номинальный первичный ток, А	100-400
Номинальный вторичный ток, А	1; 5*
Количество вторичных обмоток	1
Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА: - для измерения	5; 10
Класс точности обмоток: - для измерения	0,2S; 0,2; 0,5S; 0,5

* стандартное значение

В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
