Трансформатор тока Т-0,66-I (5А-75А)

Каталог продукции завода «Самарский трансформатор»

Документы
Сертификат пож.бе...
Скачать
Таблица взаимозам...
Скачать
Руководство по эк...
Скачать
3D-модель Т-0,66-...
Скачать
Габаритные и уста...
Скачать
Декларация ЕАЭС Т...
Скачать
Сертификат Т(ТШ)-...
Скачать
Сертификат пож.бе...
Скачать
Описание:

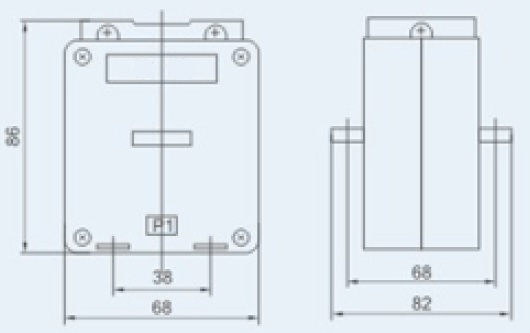

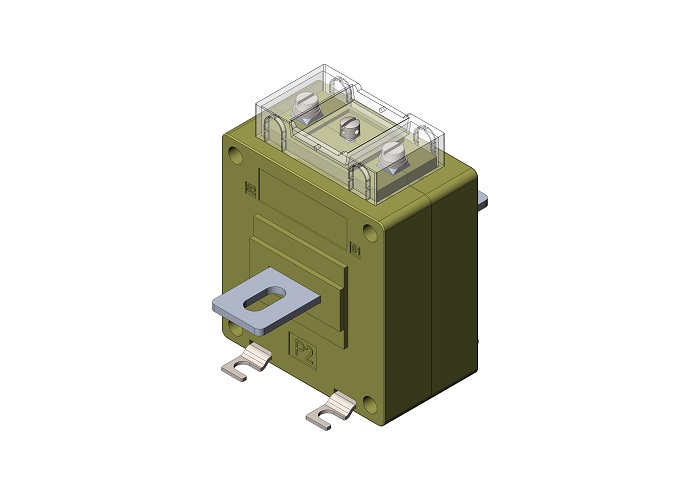

Трансформатор тока Т-0,66-I (5А-75А) исполнение-I в габарите корпуса 81х115х102 мм на лапах с первичной обмоткой внутри корпуса с первичным током 5А-75А. С защитной крышкой. Вторичный ток 5А.

Технические параметры трансформаторов тока Т-0,66-I (5А-75А)
Параметр Значение
Номинальное напряжение, кВ 0,66
Наибольшее рабочее напряжение, кВ 0,72
Номинальная частота, Гц 50
Номинальный первичный ток, А 5-75
Номинальный вторичный ток, А 5
Количество вторичных обмоток 1

Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА:

- для измерения


1; 5

Класс точности обмоток:

- для измерения


0,2S; 0,2; 0,5S; 0,5




В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
