Трансформатор тока Т-0,66-4.1 (400А-2000А)

Каталог продукции завода «Самарский трансформатор»

Документы

Таблица взаимозам...

Скачать

Руководство по эк...

Скачать

3D-модель Т-0,66-...

Скачать

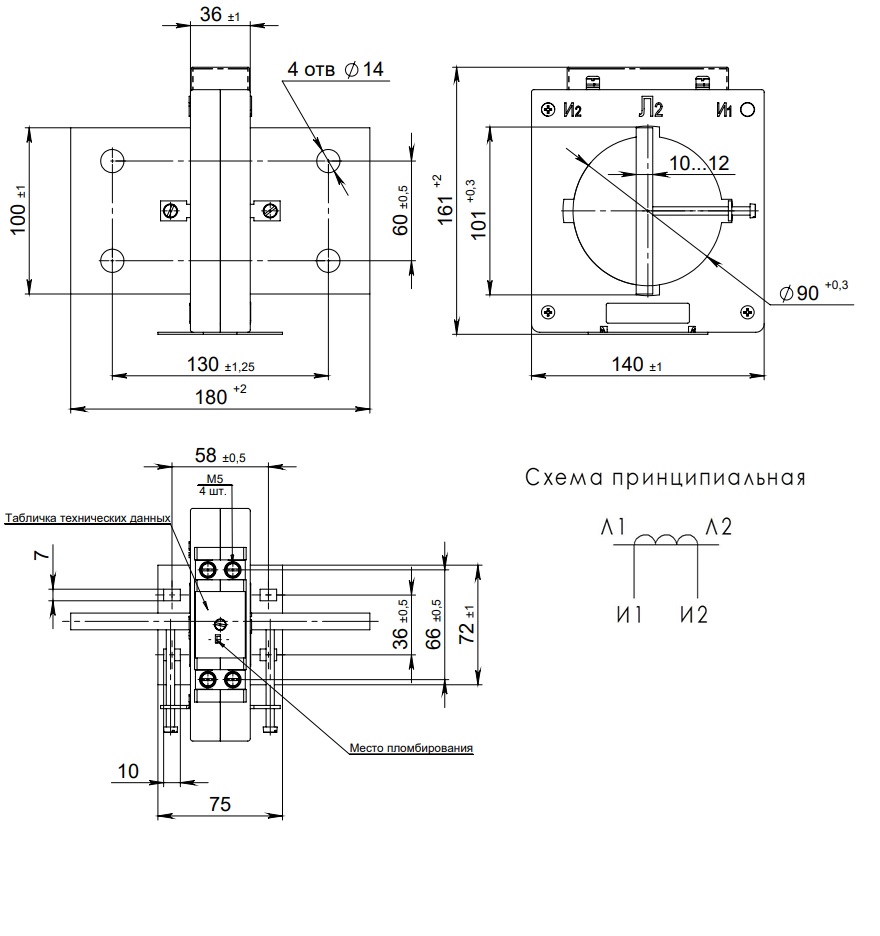

Габаритные и уста...

Скачать

Описание:

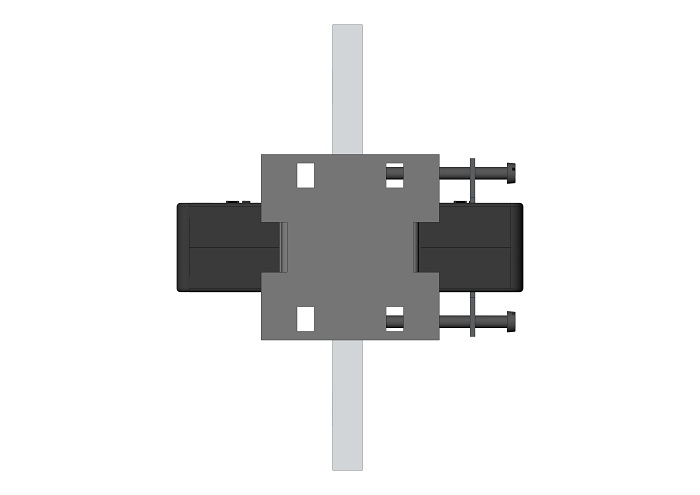

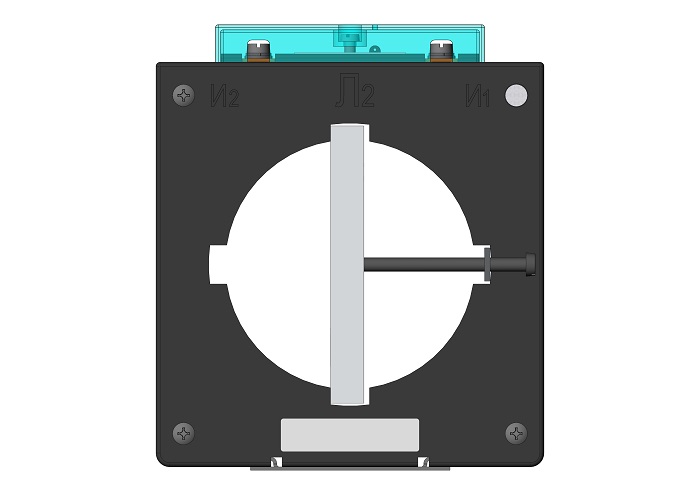

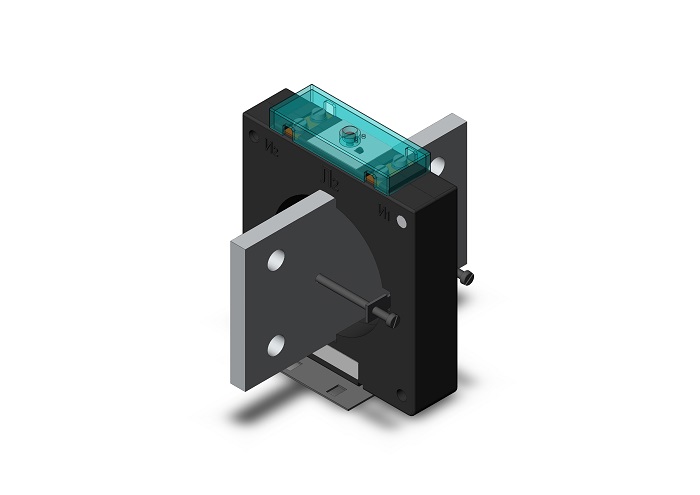

Трансформатор тока Т-0,66-4.1 (400А-2000А) исполнение-4.1 в габарите корпуса 140х161х 180 мм на фланце с первичной обмоткой – шина и первичным током 400А-2000А. С защитной крышкой. Вторичный ток 5А.

Технические параметры трансформаторов тока Т-0,66-4.1 (400А-2000А)

Параметр	Значение
Номинальное напряжение, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,72
Номинальная частота, Гц	50
Номинальный первичный ток, А	400-2000
Номинальный вторичный ток, А	5
Количество вторичных обмоток	1
Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА: - для измерения	1; 5
Класс точности обмоток: - для измерения	0,2S; 0,2; 0,5S; 0,5

* стандартное значение

В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
