Описание:

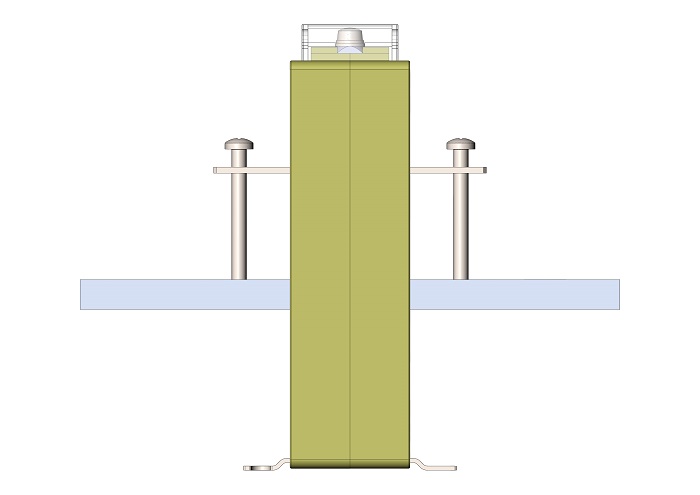

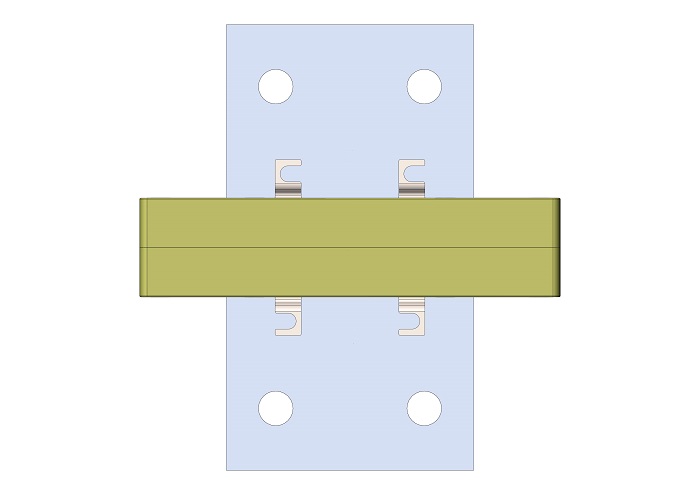

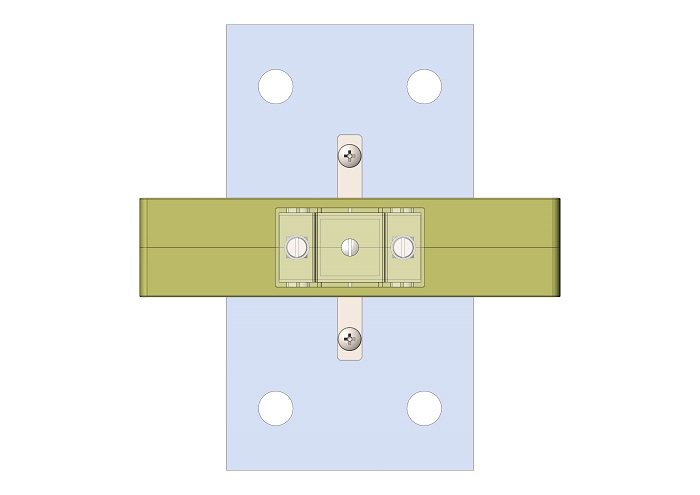

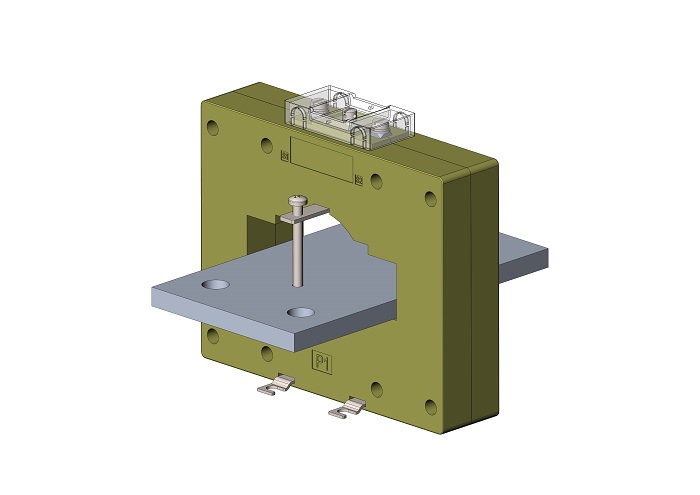

Трансформатор тока Т-0,66-100-I (600А- 1500А) исполнение-I в габарите корпуса 170х180х148 мм на лапах с первичной обмоткой – шина и первичным током 600А- 1500А. С защитной крышкой. Вторичный ток 5А.

Технические параметры трансформаторов тока Т-0,66-100-I (600А- 1500А)

Параметр	Значение
Номинальное напряжение, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,72
Номинальная частота, Гц	50
Номинальный первичный ток, А	600-1500
Номинальный вторичный ток, А	5
Количество вторичных обмоток	1
Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА: - для измерения	1; 5; 10; 20
Класс точности обмоток: - для измерения	0,2S; 0,2; 0,5S; 0,5

В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
