Описание:

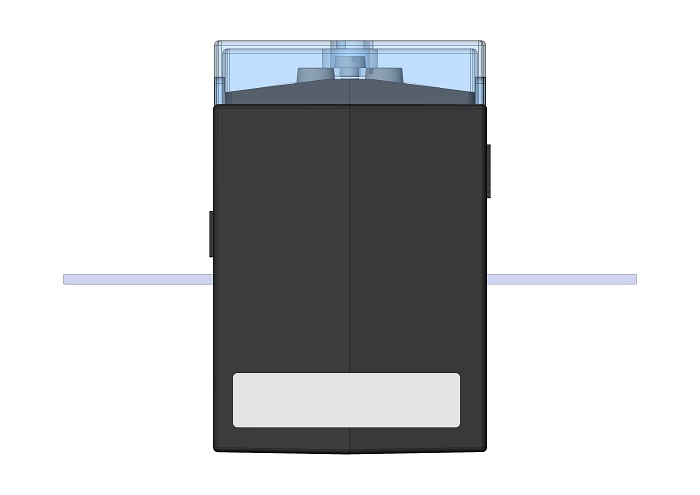

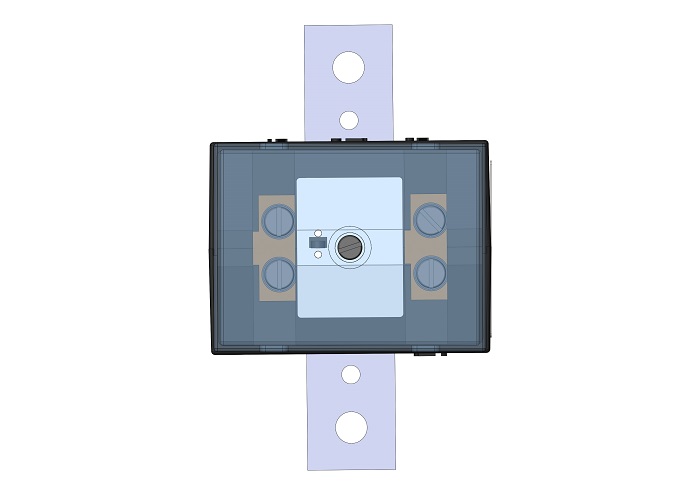

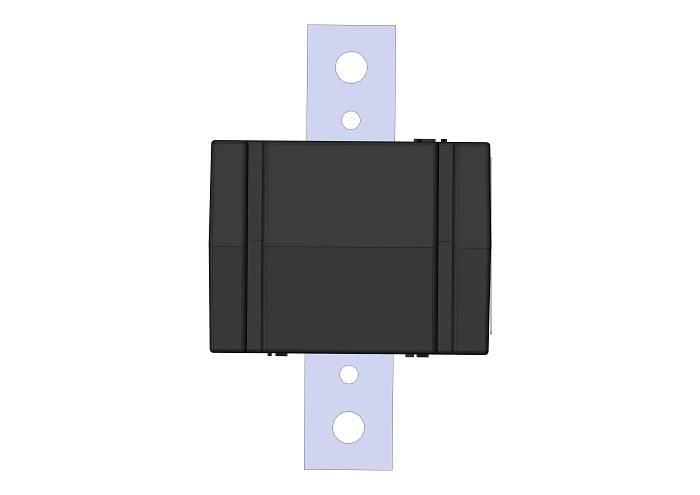

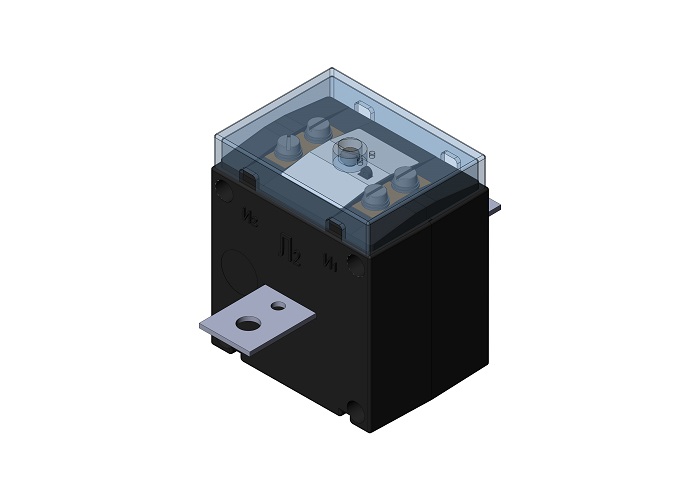

Трансформатор тока Т-0,66-1.1Н (5А-200А) исполнение-1.1Н в габарите корпуса 79х61х96 мм без фланца с первичной обмоткой внутри корпуса и горизонтально расположенными выводами, с первичным током 5А-200А. С защитной крышкой. Вторичный ток 5А или 1А.

Технические параметры трансформаторов тока Т-0,66-1.1Н (5А-200А)

Параметр	Значение
Номинальное напряжение, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,72
Номинальная частота, Гц	50
Номинальный первичный ток, А	5-200
Номинальный вторичный ток, А	1; 5*
Количество вторичных обмоток	1
Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА: - для измерения	5; 10
Класс точности обмоток: - для измерения	0,2S; 0,2; 0,5S; 0,5

* стандартное значение

В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
