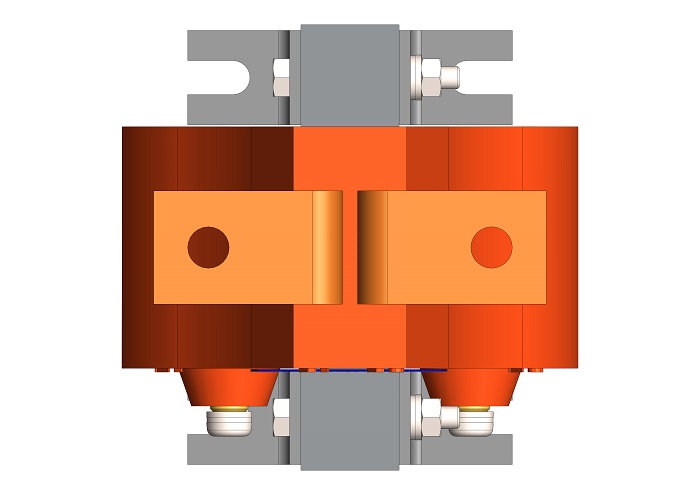

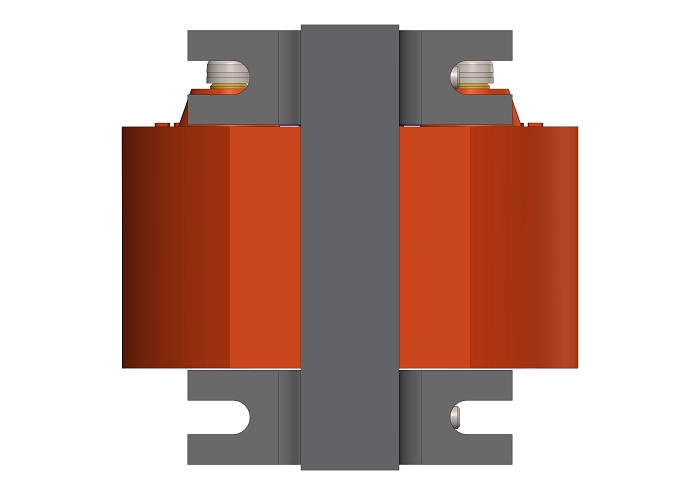

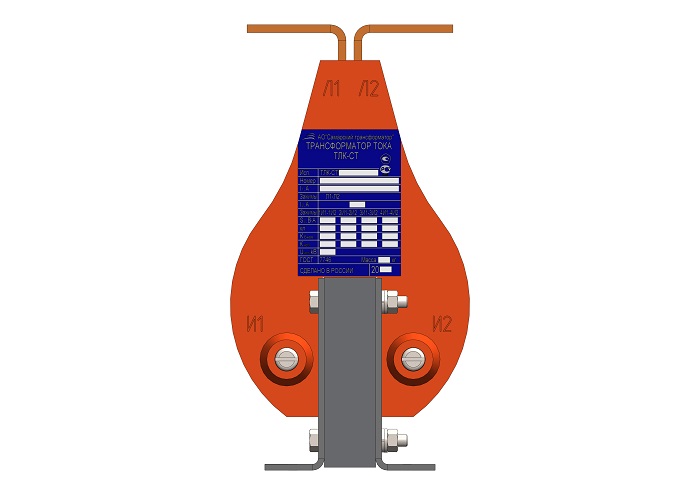

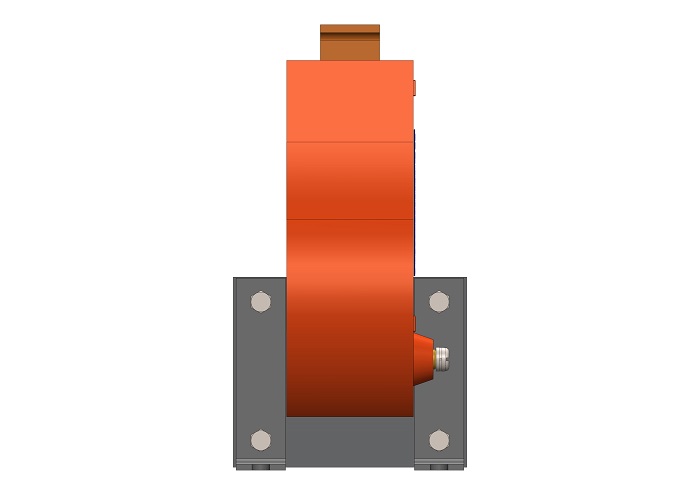

Трансформатор тока (ТОЛ) ТЛК-СТ-6 (5А-300А)

Каталог продукции завода «Самарский трансформатор»

Документы
Таблица взаимозам...
Скачать
Руководство по эк...
Скачать
3D-модель ТЛК-СТ-...
Скачать
Габаритные и уста...
Скачать
Декларация ТЛК-СТ...
Скачать
Сертификат ТЛК-СТ...
Скачать
Описание:

Трансформатор тока (ТОЛ) ТЛК-СТ-6 (5А-300А) с габаритом 123х227х118 мм с одной вторичной обмоткой, без защитной крышки вторичных выводов Первичный ток 10А-400А, вторичный ток 5А. Наконечники до 300А.

Технические параметры трансформаторов тока ТЛК-СТ-6 (5А-300А)
Параметр Значение
Номинальное напряжение, кВ 6
Наибольшее рабочее напряжение, кВ 7,2
Номинальная частота, Гц 50
Номинальный первичный ток, А 5-300
Номинальный вторичный ток, А 5
Количество вторичных обмоток (клеммы на боковой поверхности) 1

Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА:

- для учета и измерения

- для защиты

15

15

Класс точности обмоток:

- для учета и измерения

- для защиты

1,0

10Р

 Номинальная предельная кратность обмотки для защиты  15



В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
