Описание:

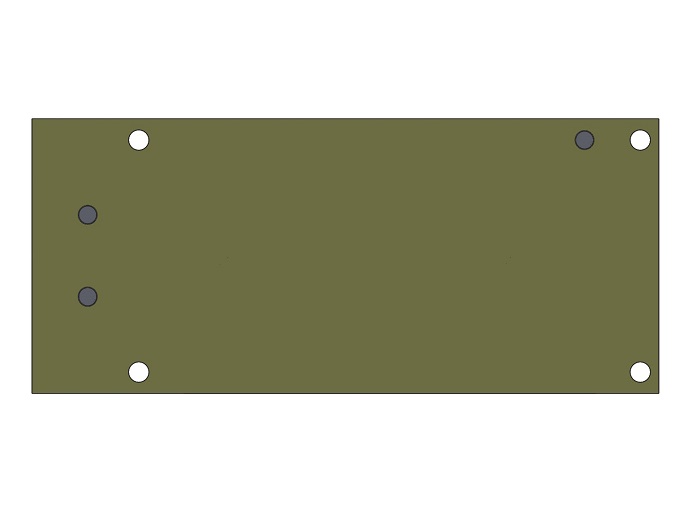

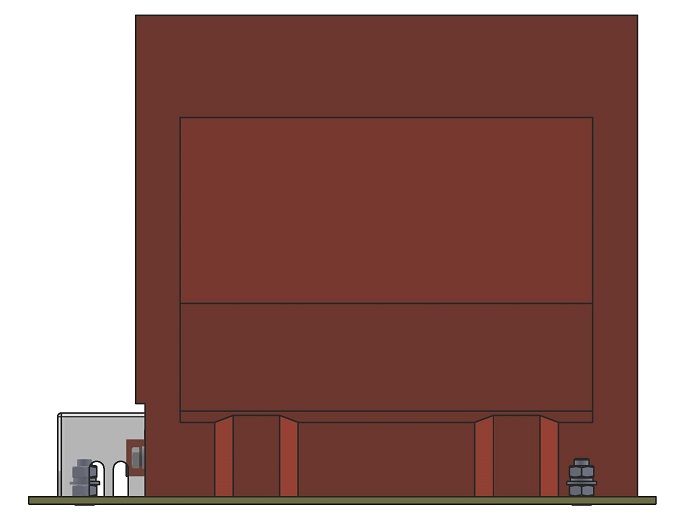

Трансформатор тока (ТОЛ) ТЛК-СТ-10-4М (5А-1500А) в габарите 270х148х 243 мм с металлическим основанием, с изоляционными барьерами (72 мм между изоляционными барьерами) возле первичных наконечников и прямоугольными первичными наконечниками с размером 32 мм между отверстиями для крепления подводящих шин. С защитной крышкой вторичных выводов. Наконечники до 1500А.

Технические параметры трансформаторов тока ТЛК-СТ-10-4М (5А-1500А)

Параметр	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальная частота, Гц	50
Номинальный первичный ток, А	5-1500
Номинальный вторичный ток, А	1; 5*
Количество вторичных обмоток	1-3
Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА: - для учета и измерения - для защиты	10* 15*
Класс точности обмоток: - для учета и измерения - для защиты	0,2S; 0,2; 0,5S; 0,5 5Р; 10Р*
Ток односекундной термической стойкости, кА	0,35-40
Ток электродинамической стойкости, кА	1,54-100
Номинальный коэффициент безопасности приборов обмотки для измерения	2-20
Номинальная предельная кратность обмотки для защиты	10*-20
Межосевое расстояние первичных выводов, мм	120
Расстояние между изоляционными барьерами, мм	72

* стандартное значение

В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
