Описание:

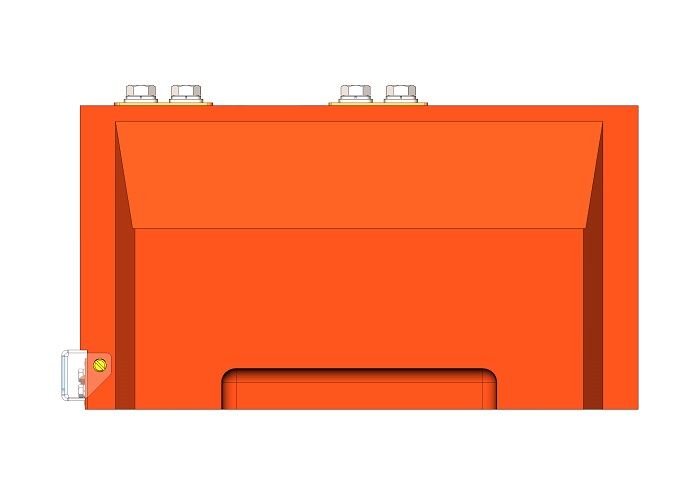

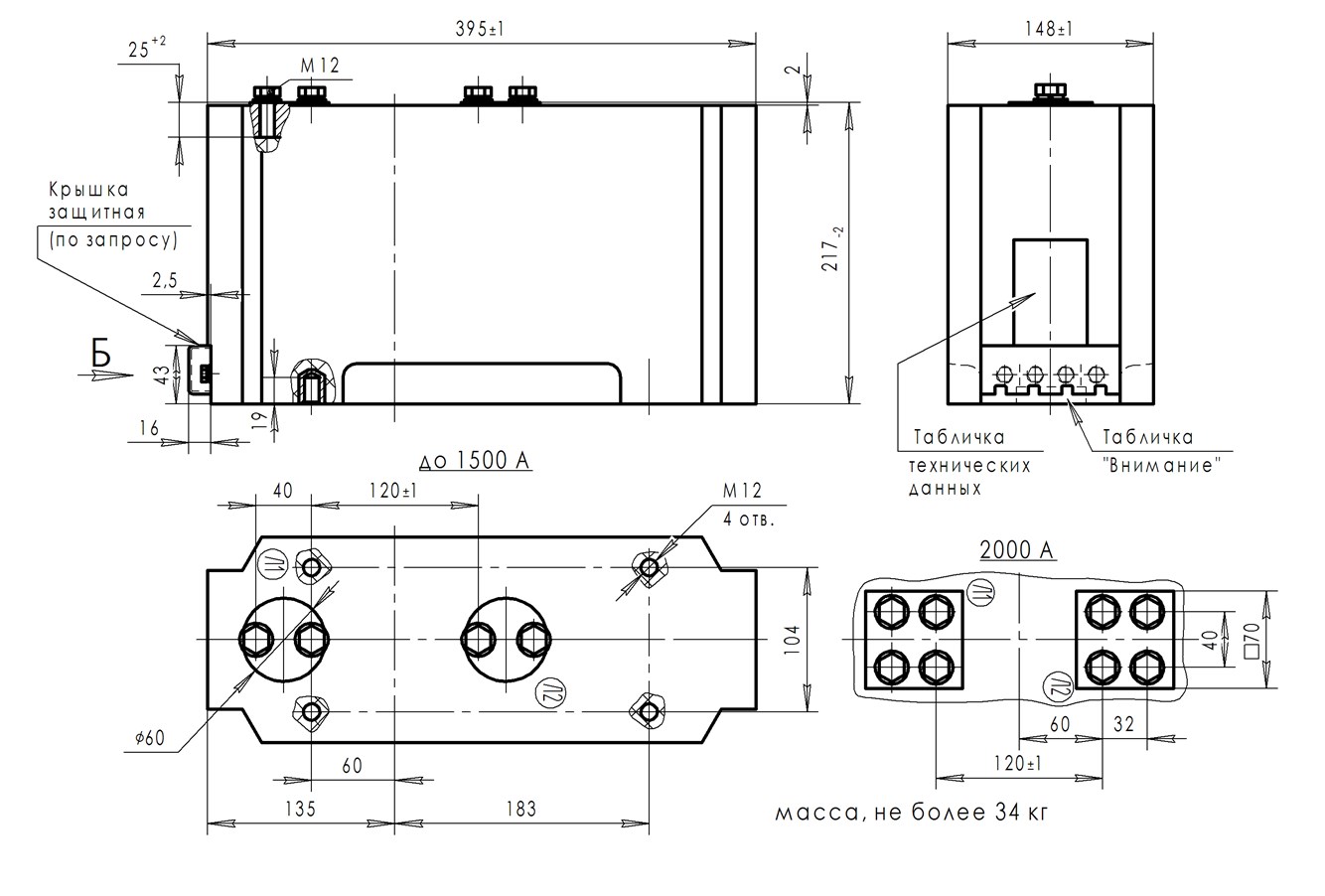

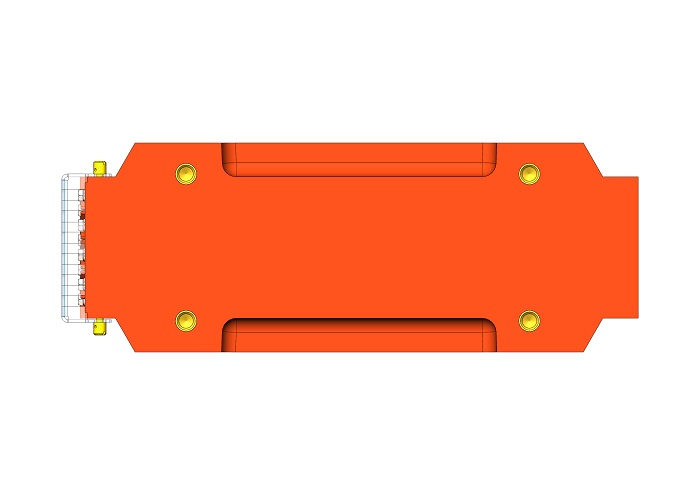

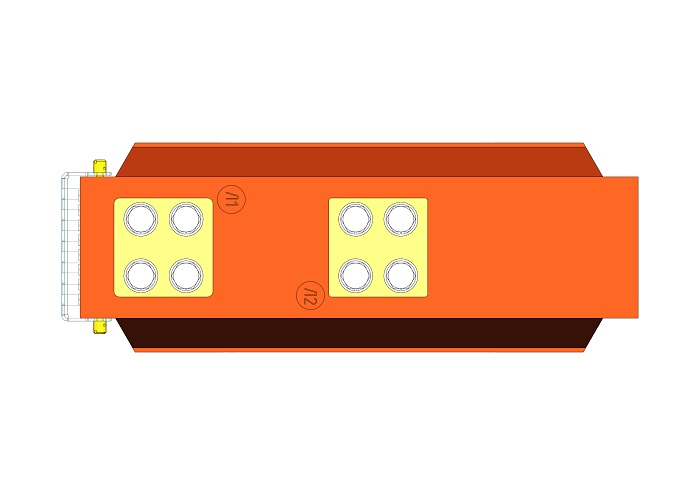

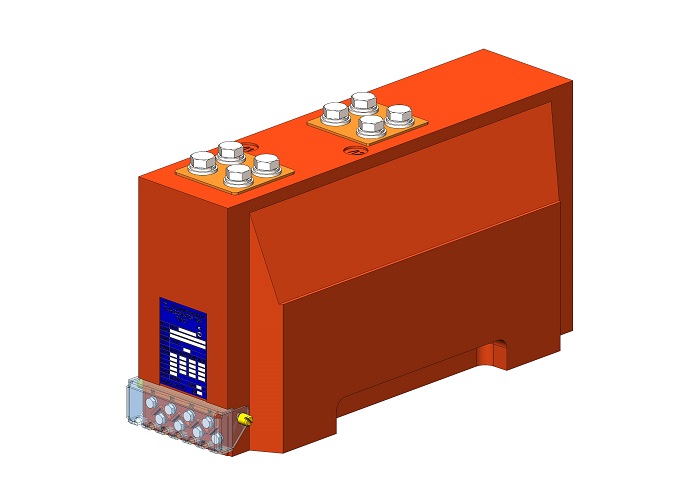

Трансформатор тока (ТОЛ) ТЛК-СТ-10-12 (2000А) в габарите 395х148х217 мм без металлического основания, без паза под вторичные выводы и круглыми первичными наконечниками диаметром 60 мм с размером 40 мм между отверстиями для крепления подводящих шин. Без защитной крышки вторичных выводов и увеличенный размер по длине (3 или 4 вторичные обмотки). Наконечники 2000А.

Технические параметры трансформаторов тока ТЛК-СТ-10-12 (5А-1500А)

Параметр	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальная частота, Гц	50
Номинальный первичный ток, А	2000
Номинальный вторичный ток, А	1; 5*
Количество вторичных обмоток	1-3
Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА: - для учета и измерения - для защиты	10* 15*
Класс точности обмоток: - для учета и измерения - для защиты	0,2S; 0,2; 0,5S; 0,5 5Р; 10Р*
Ток односекундной термической стойкости, кА	0,35-40
Ток электродинамической стойкости, кА	1,54-100
Номинальный коэффициент безопасности приборов обмотки для измерения	2-20
Номинальная предельная кратность обмотки для защиты	10*-20
Межосевое расстояние первичных выводов, мм	120

* стандартное значение

В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
