Описание:

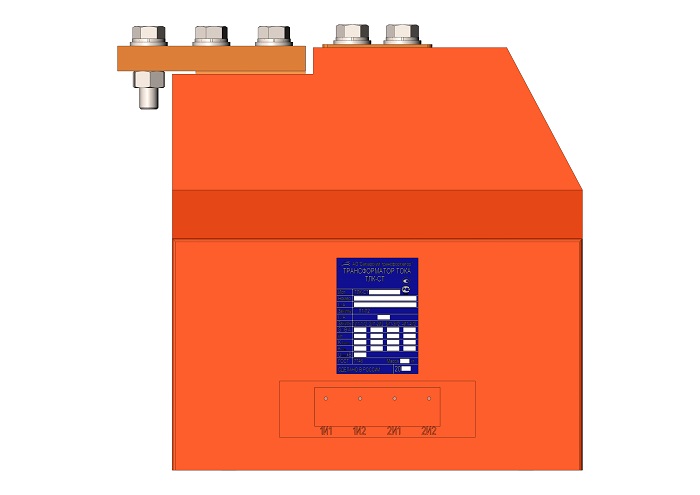

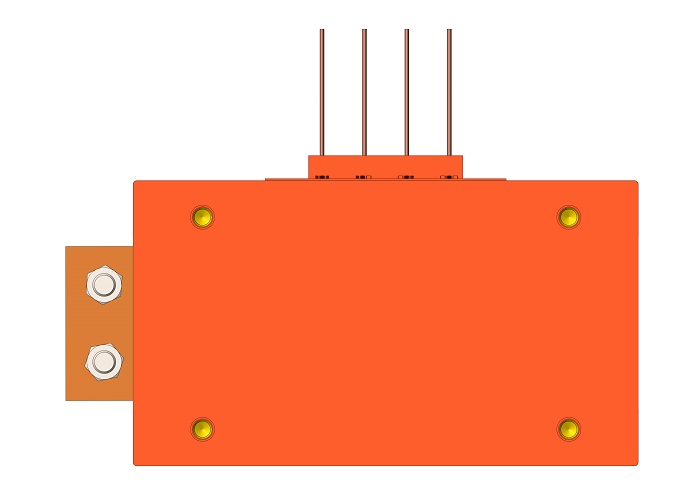

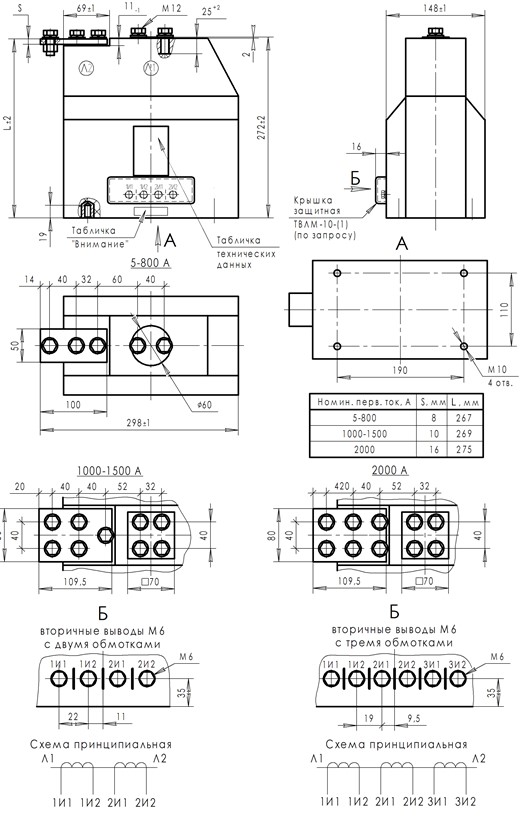

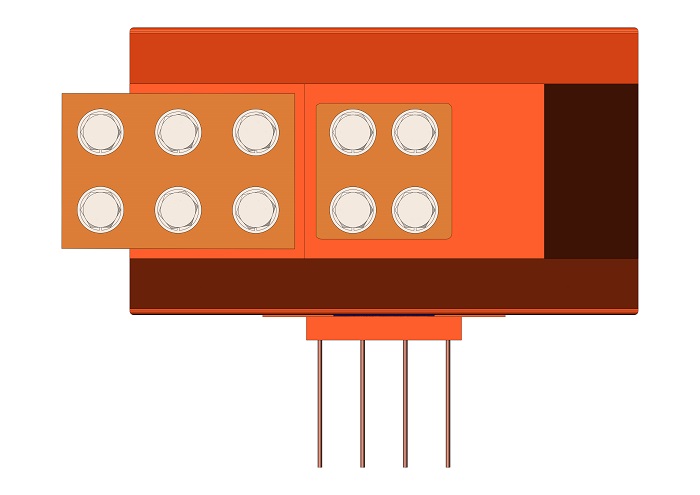

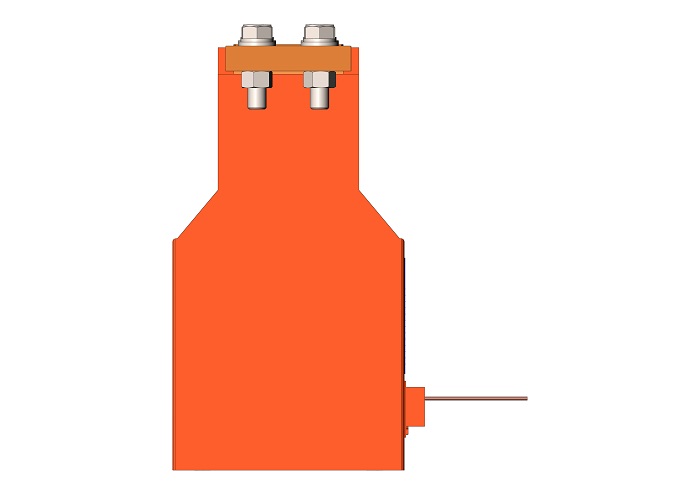

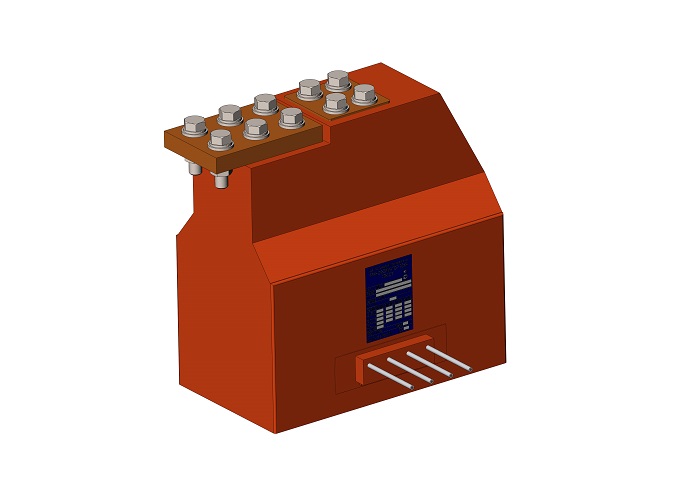

Трансформатор тока (ТОЛ) ТЛК-СТ-10-ТВЛМ1 (2000А) с габаритом 298х148х272 мм, 2-е или 3-и вторичные обмотки, 2 или 3 вторичные обмотки с гибкими вторичными выводами из провода ПВ-3 расположены горизонтально. Наконечники 2000А.

Технические параметры трансформаторов тока ТЛК-СТ-10-ТВЛМ1 (2000А)

Параметр	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальная частота, Гц	50
Номинальный первичный ток, А	2000
Номинальный вторичный ток, А	1; 5*
Количество вторичных обмоток	1-4
Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА: - для учета и измерения - для защиты	10* 15*
Класс точности обмоток: - для учета и измерения - для защиты	0,2S; 0,2; 0,5S; 0,5 5Р; 10Р*
Ток односекундной термической стойкости, кА	0,35-40
Ток электродинамической стойкости, кА	1,5-100
Номинальный коэффициент безопасности приборов обмотки для измерения	2-10
Номинальная предельная кратность обмотки для защиты	10*-20

* стандартное значение

В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
