Описание:

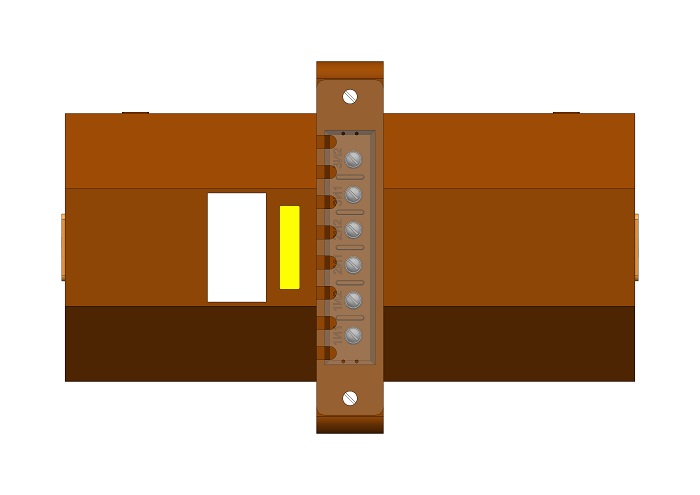

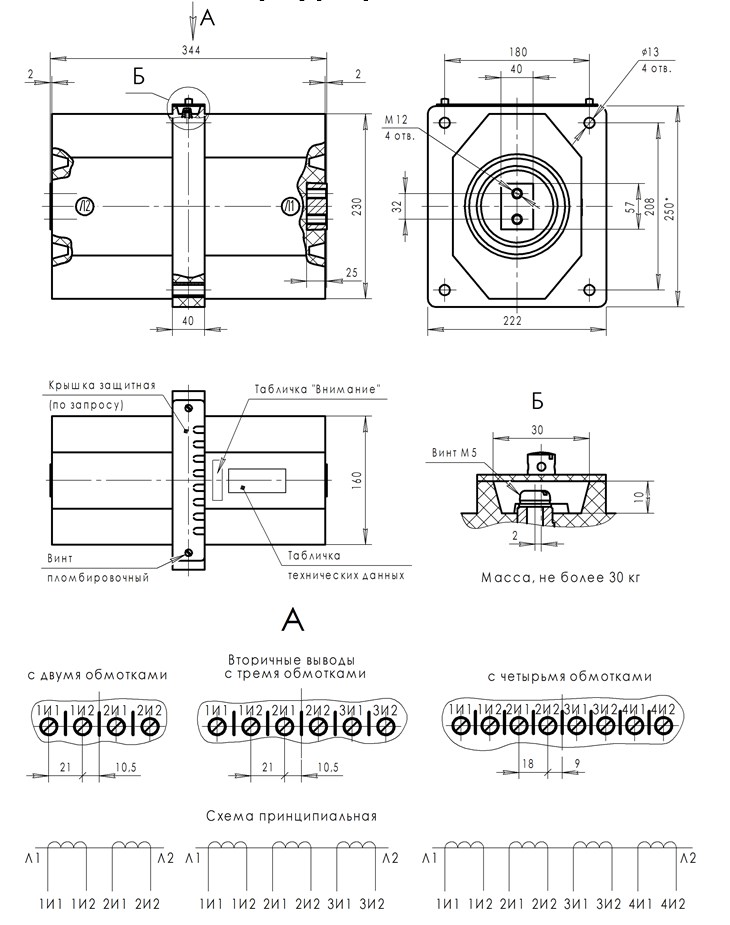

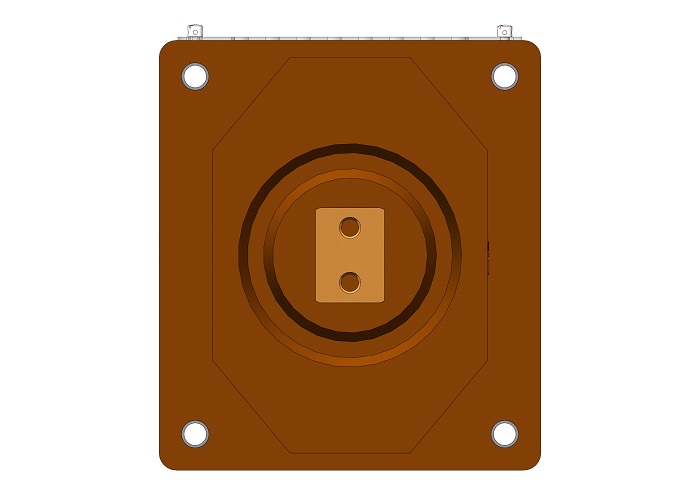

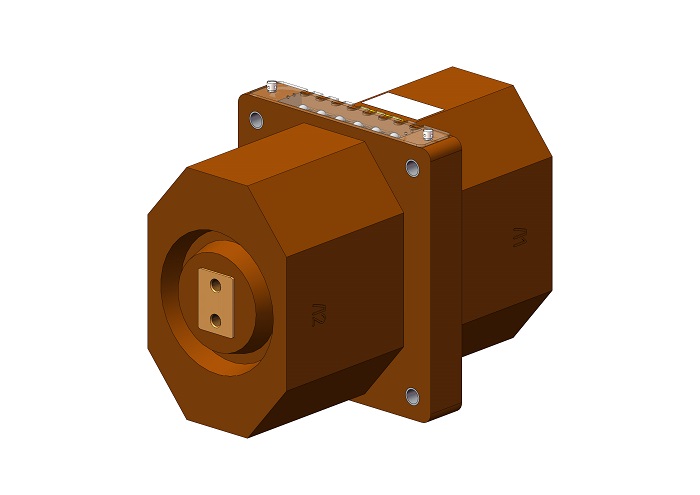

Трансформатор тока (ТОЛ) ТЛК-СТ-10-ТПК4(1) с габаритом 344х222х250 мм. С пазом вокруг первичного вывода, первичный вывод плоский 40х57 мм с отверстиями на размере 37 мм, 2-е и 3-и 4 вторичные обмотки. С защитной крышкой вторичных выводов. Места крепления 180х208 мм.

Технические параметры трансформаторов тока ТЛК-СТ-10-ТПК4(1)

Параметр	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальная частота, Гц	50
Номинальный первичный ток, А	5-1500
Номинальный вторичный ток, А	1; 5*
Количество вторичных обмоток	1-4
Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА: - для учета и измерения - для защиты	10* 15*
Класс точности обмоток: - для учета и измерения - для защиты	0,2S; 0,2; 0,5S; 0,5 5Р; 10Р*
Ток односекундной термической стойкости, кА	0,35-40
Ток электродинамической стойкости, кА	1,5-100
Номинальный коэффициент безопасности приборов обмотки для измерения	2-10
Номинальная предельная кратность обмотки для защиты	10*-20
Отверстия для крепления, мм	180х208

* стандартное значение

В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
