Описание:

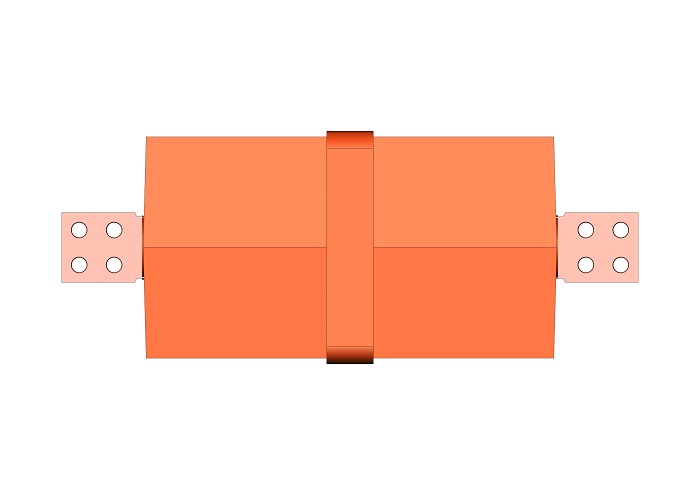

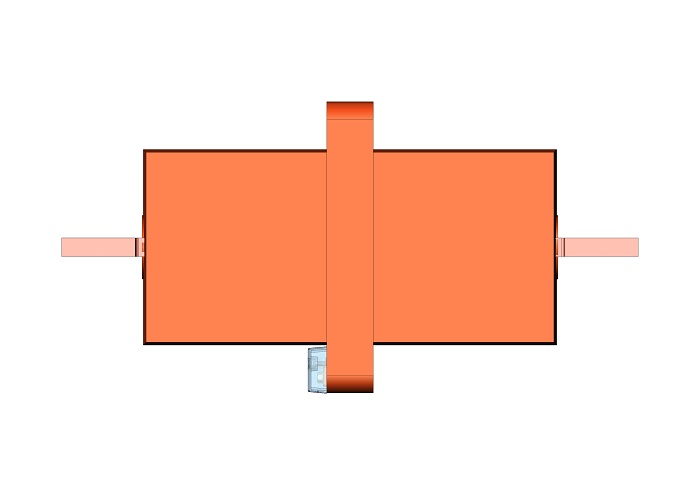

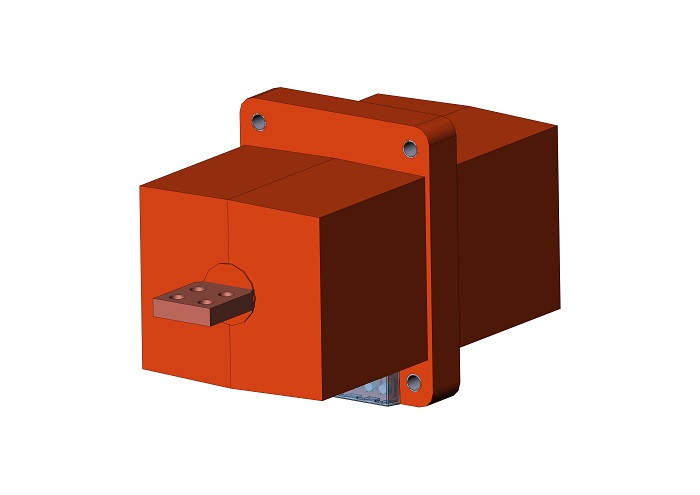

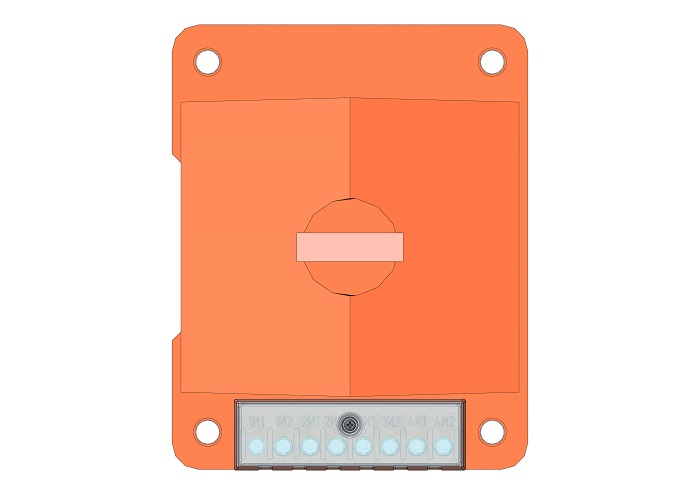

Трансформатор тока (ТОЛ) ТЛК-СТ-10-ТПК1 (1000А-2000А) с габаритом 495х200х250 мм (2 или 3 вторичные обмотки) Без защитной крышки вторичных выводов. Наконечники от 1000А до 2000А. Места крепления 160х208 мм.

Технические параметры трансформаторов тока ТЛК-СТ-10-ТПК1 (1000А-2000А)

Параметр	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальная частота, Гц	50
Номинальный первичный ток, А	1000-2000
Номинальный вторичный ток, А	1; 5*
Количество вторичных обмоток	1-3
Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА: - для учета и измерения - для защиты	10* 15*
Класс точности обмоток: - для учета и измерения - для защиты	0,2S; 0,2; 0,5S; 0,5 5Р; 10Р*
Ток односекундной термической стойкости, кА	0,35-40
Ток электродинамической стойкости, кА	1,5-100
Номинальный коэффициент безопасности приборов обмотки для измерения	2-10
Номинальная предельная кратность обмотки для защиты	10*-20
Отверстия для крепления, мм	160х208

* стандартное значение

В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
