Описание:

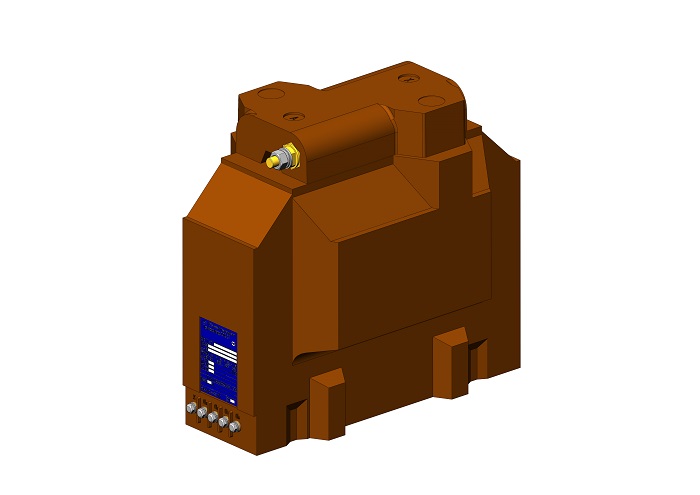

Трансформатор напряжения ОЛС-СТ-1,25/10-ПS с габаритом 406х148х314 мм, из эпоксидного компаунда, масштабирующий 10 кВ мощностью 1,25 кВА с отпайками 218В…242В, с предохранительным устройством типа SIBA на первичных выводах.

Технические параметры трансформаторов напряжения ОЛС-СТ-1,25/10-ПS

Параметр	Значение
Номинальная мощность, В∙А	1250
Класс напряжения, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальное напряжение обмотки НН, В: х – а₁ (основное) х – а₂ х – а₃ х – а₄	100 209 220* 231
Номинальный ток в обмотке НН на основном ответвлении, А	12,5
Схема и группа соединения обмоток	1/1-0
Потери холостого хода, Вт, не более	30
Потери короткого замыкания (основное ответвление), Вт, приведённые к 75°С	20
Ток холостого хода, А, не более	1,25
Напряжения короткого замыкания, приведённое к 75°С, %	4,7
Номинальная частота, Гц	50 или 60
Коэффициент трансформации - на основном ответвлении - на всех остальных ответвлениях	±0,5% ±1%
Допуски на основные характеристики: - на напряжение короткого замыкания - на потери короткого замыкания - на потери холостого хода - на суммарные потери - на ток холостого хода	±10% +10% +15% +10% +35%
Тип плавкой вставки предохранительного устройства	Патрон Siba 187000

*- возможно изготовление трансформаторов ОЛС-СТ с одним отводом вторичной обмотки на напряжение 230 В.

В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
