Описание:

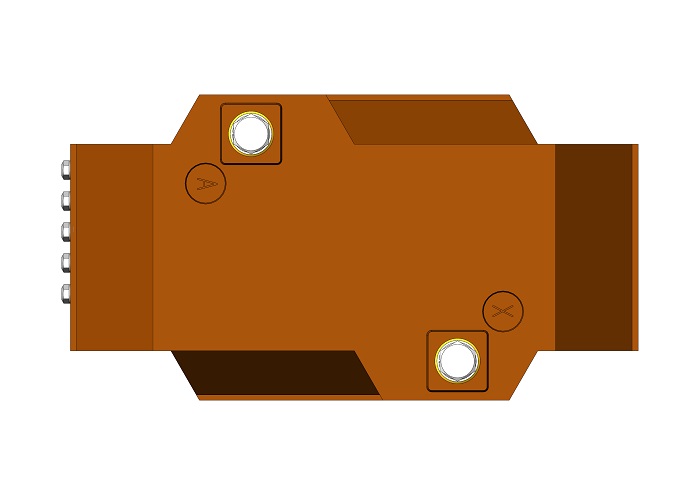

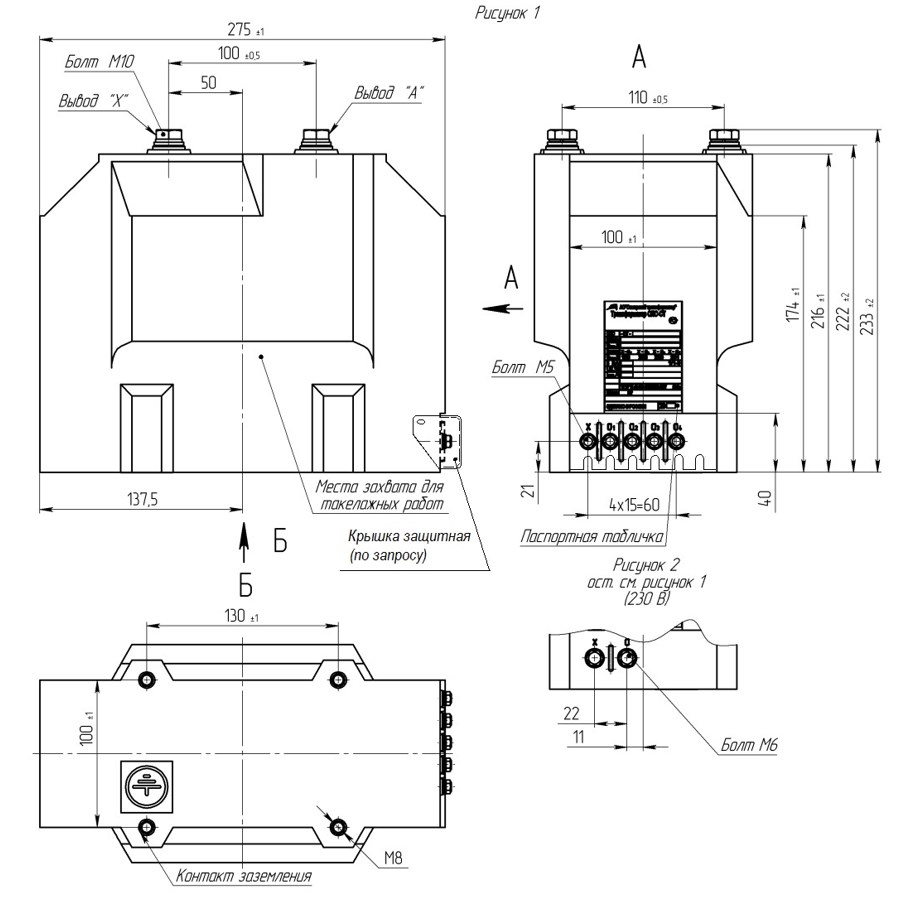

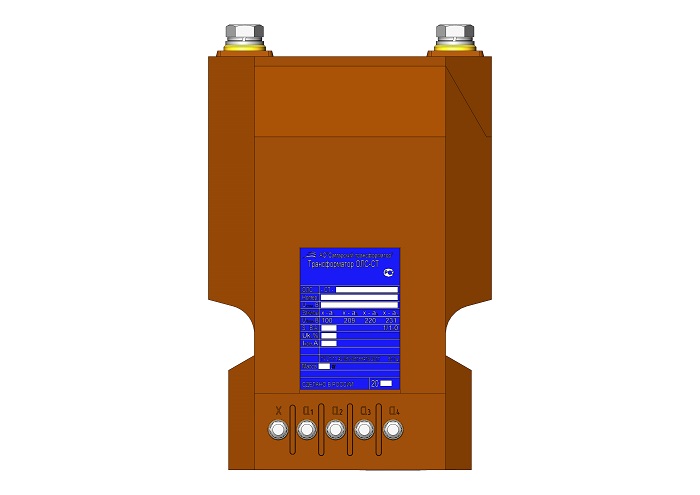

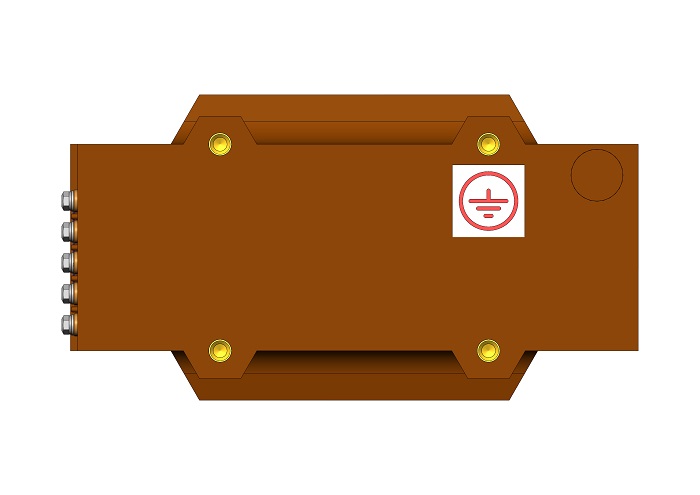

Трансформатор напряжения ОЛС-СТ-0,63/6 с габаритом 275х148х233 мм, из эпоксидного компаунда, масштабирующий 6 кВ мощностью 0,63 кВА с отпайками 218В…242В.

Технические параметры трансформаторов напряжения ОЛС-СТ-0,63/6

Параметр	Значение
Номинальная мощность, В∙А	630
Класс напряжения, кВ	6
Наибольшее рабочее напряжение, кВ	7,2
Номинальное напряжение обмотки НН, В: х – а₁ (основное) х – а₂ х – а₃ х – а₄	100 209 220* 231
Номинальный ток в обмотке НН на основном ответвлении, А	6,3
Схема и группа соединения обмоток	1/1-0
Потери холостого хода, Вт, не более	30
Потери короткого замыкания (основное ответвление), Вт, приведённые к 75°С	20
Ток холостого хода, А, не более	1,25
Напряжения короткого замыкания, приведённое к 75°С, %	5,3
Номинальная частота, Гц	50 или 60
Коэффициент трансформации - на основном ответвлении - на всех остальных ответвлениях	±0,5% ±1%
Допуски на основные характеристики: - на напряжение короткого замыкания - на потери короткого замыкания - на потери холостого хода - на суммарные потери - на ток холостого хода	±10% +10% +15% +10% +35%

*- возможно изготовление трансформаторов ОЛС-СТ с одним отводом вторичной обмотки на напряжение 230 В.

В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
