Описание:

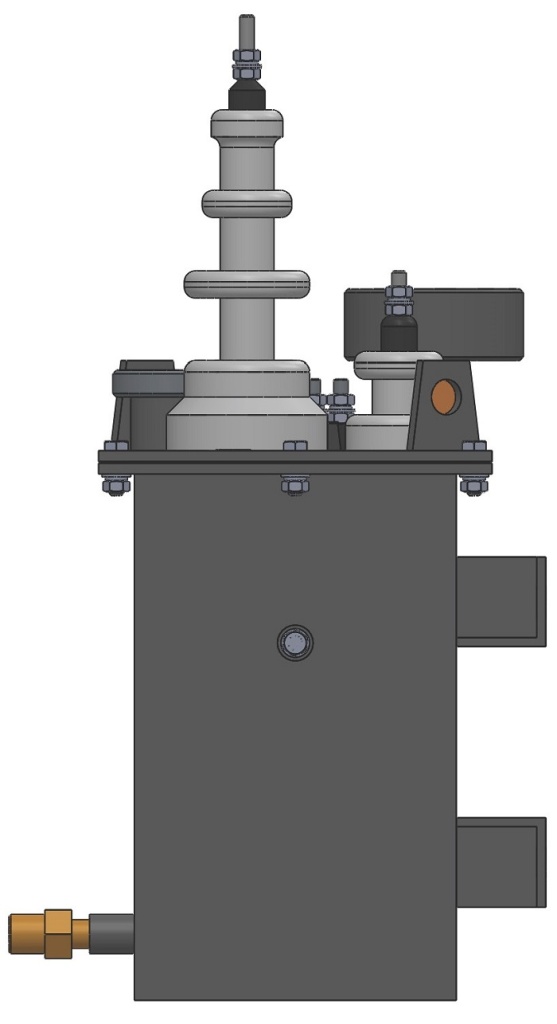

Трансформатор напряжения ОМ-1,25/6-1 УХЛ1 с габаритом 340х300х550 мм, 6 кВ мощностью 1,25 кВА, однофазный масляный масштабирующий с регулированием напряжения (с ПБВ переключение без возбуждения) с отпайками 100В…231В.

Технические параметры трансформаторов напряжения ОМ-1,25/6-1 УХЛ1

Параметр	Значение
Номинальная мощность, кВА	1,25
Номинальное напряжение первичной обмотки, кВ	6
Номинальное напряжение вторичной обмотки, В a-x или a-x1 a-x2 a-x3 a-x4 a-x5	230 218 224 230 236 242
Номинальная частота, Гц	50
Номинальный первичный ток, А	0,208
Номинальный вторичный ток, А	5,43
Напряжение короткого замыкания, %	5
Ток холостого хода, %	18
Потери холостого хода, Вт	26
Потери короткого замыкания, Вт	50

В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
