Трансформатор напряжения НИОЛ-СТ-6

Каталог продукции завода «Самарский трансформатор»

Документы
Таблица взаимозам...
Скачать
Руководство по эк...
Скачать
3D-модель НИОЛ-СТ...
Скачать
Габаритные и уста...
Скачать
Декларация НИОЛ-С...
Скачать
Сертификат НИОЛ-С...
Скачать
Описание:

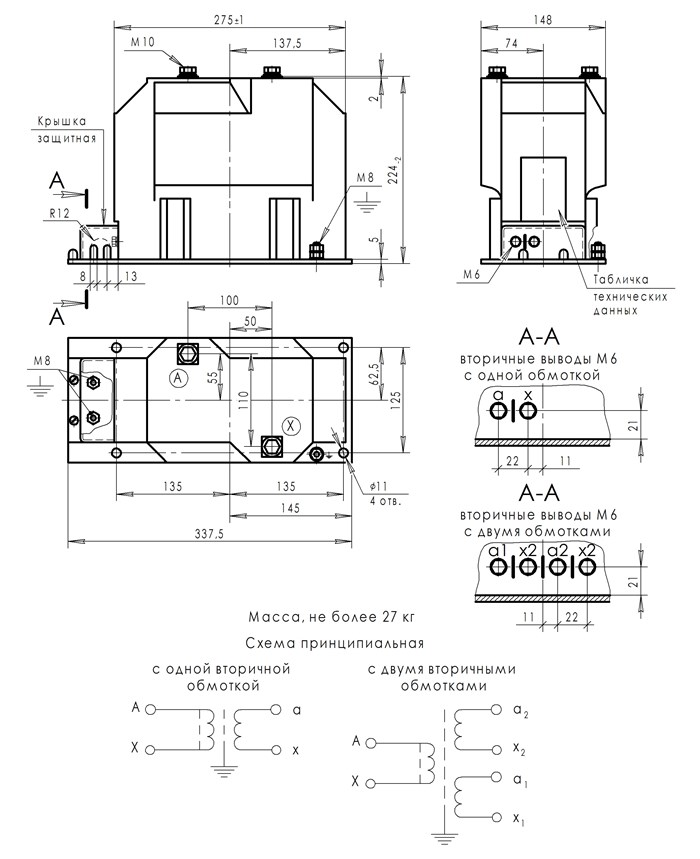

Трансформатор напряжения НИОЛ-СТ-6 внутренней установки с габаритом 275х148х224 мм, не заземляемый (линейный) на номинальное напряжение 6 кВ, с одной вторичной или двумя вторичными обмотками.

Технические параметры трансформаторов напряжения НИОЛ-СТ-6
Параметр Значение
Класс напряжения , кВ
6
Наибольшее рабочее напряжение, кВ 7,2
Номинальное напряжение первичной обмотки, В 6000
Номинальное напряжение вторичной обмотки, В  100
Номинальный коэффициент напряжения  1,2
Номинальная частота, Гц  50
Количество вторичных обмоток 1*; 2

Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА:

- 0,2

- 0,5

- 1


20

50

75

Предельная нагрузка вне класса точности, ВА
300

Схема и группа соединения обмоток:

- с одной вторичной обмоткой

- с двумя вторичными обмотками


1/1-0

1/1/1-0-0



* стандартное значение

В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
