Описание:

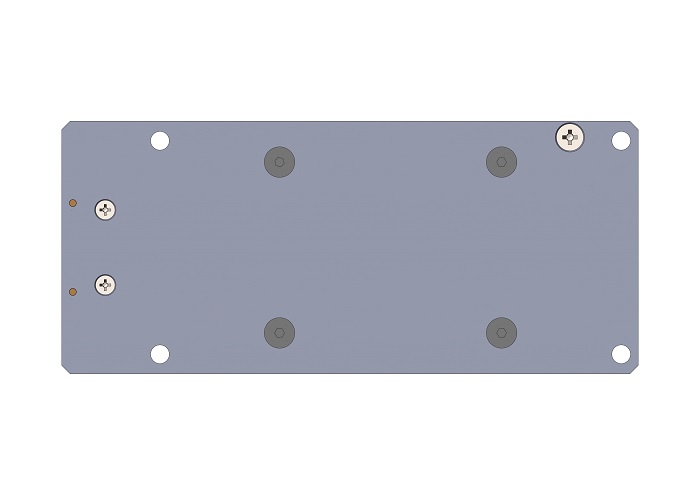

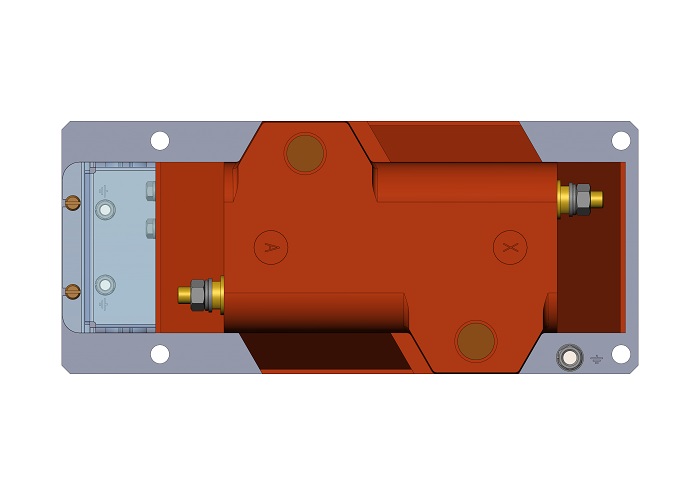

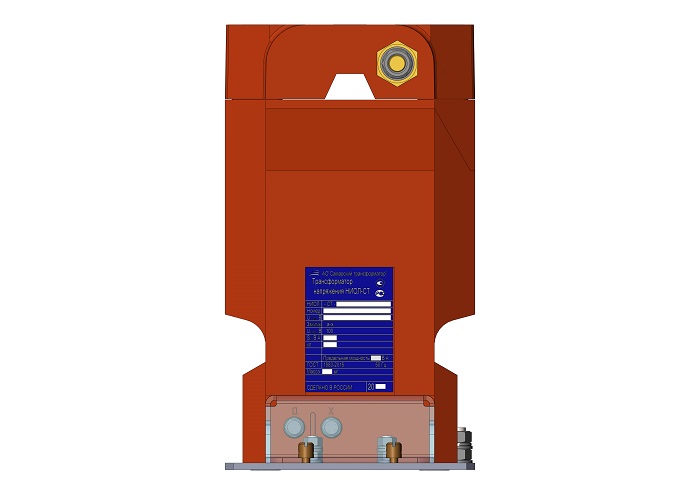

Трансформатор напряжения НИОЛ-СТ-6-ПS внутренней установки с габаритом 406х148х318 мм, не заземляемый (линейный) на номинальное напряжение 6 кВ, с одной вторичной или двумя вторичными обмотками, со съёмным предохранительным устройством, с предохранителями SIBA.

Технические параметры трансформаторов напряжения НИОЛ-СТ-6-ПS

Параметр	Значение
Класс напряжения , кВ	6
Наибольшее рабочее напряжение, кВ	7,2
Номинальное напряжение первичной обмотки, В	6000
Номинальное напряжение вторичной обмотки, В	100
Номинальный коэффициент напряжения	1,2
Номинальная частота, Гц	50
Количество вторичных обмоток	1*; 2
Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА: - 0,2 - 0,5 - 1	20 50 75
Предельная нагрузка вне класса точности, ВА	300
Схема и группа соединения обмоток: - с одной вторичной обмоткой - с двумя вторичными обмотками	1/1-0 1/1-0-0

* стандартное значение

В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
