Трансформатор напряжения НИОЛ-СТ-6-М

Каталог продукции завода «Самарский трансформатор»

Документы

Таблица взаимозам...

Скачать

Руководство по эк...

Скачать

3D-модель НИОЛ-СТ...

Скачать

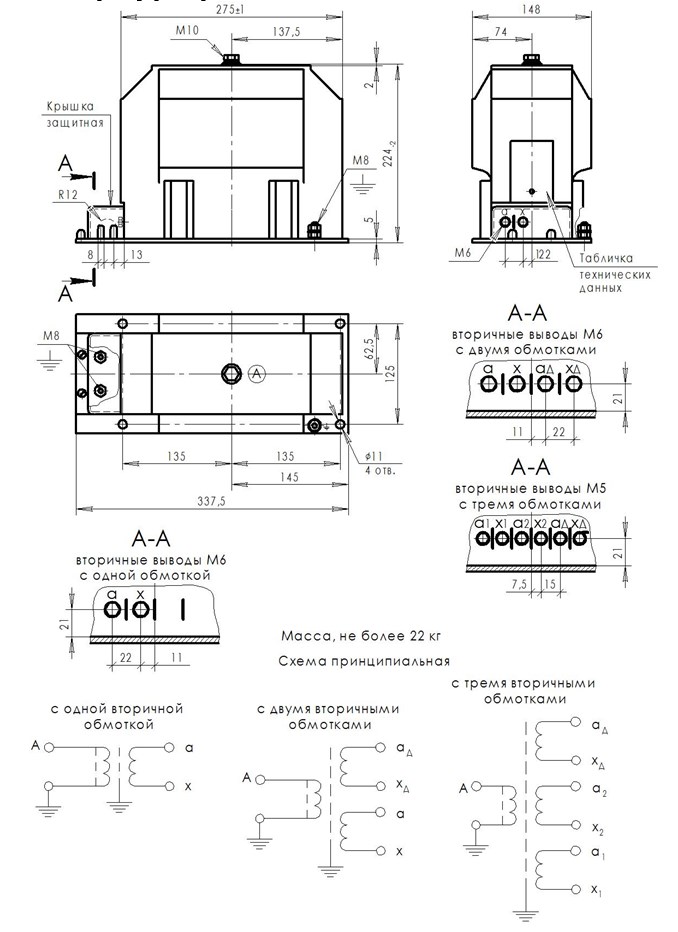

Габаритные и уста...

Скачать

Декларация НИОЛ-С...

Скачать

Сертификат НИОЛ-С...

Скачать

Описание:

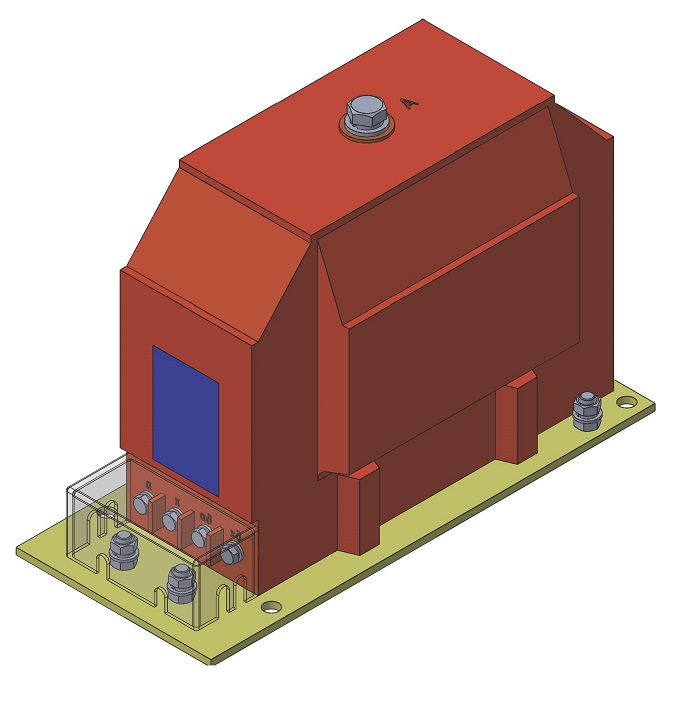

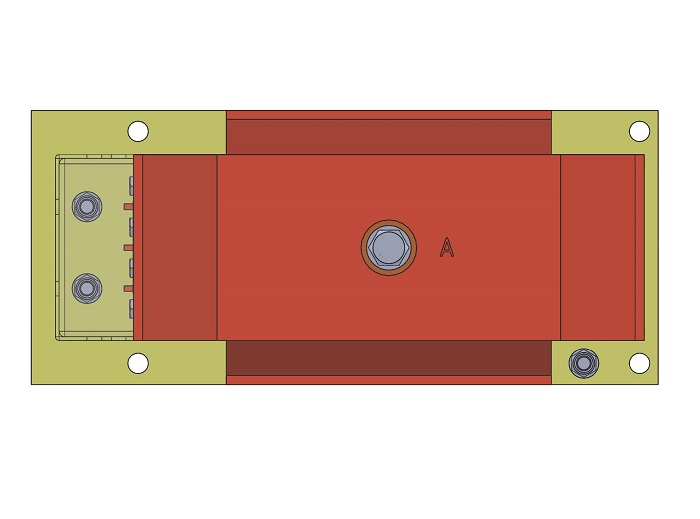

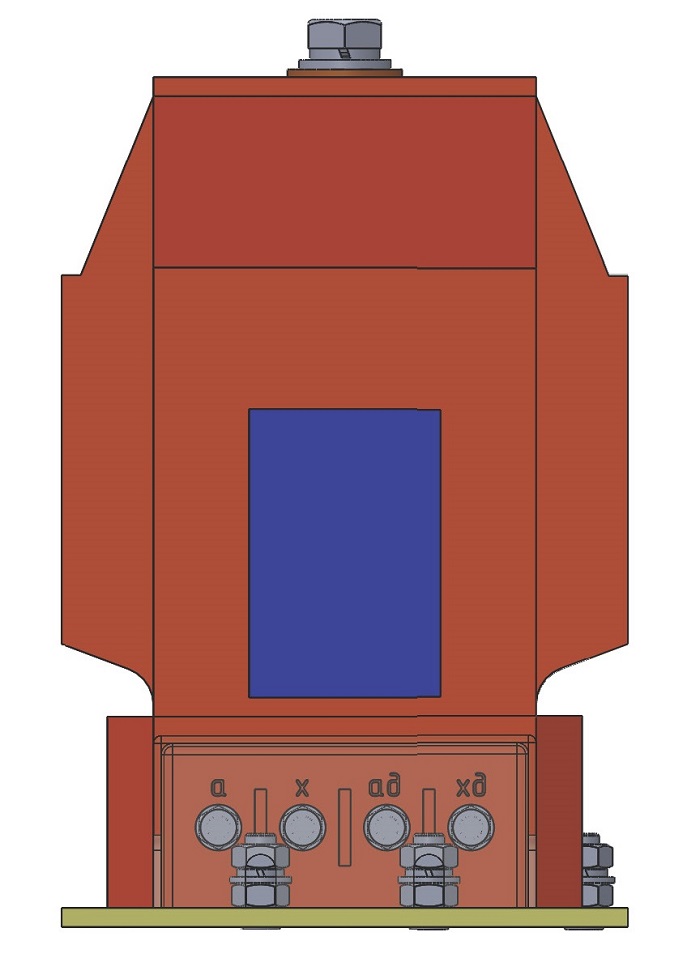

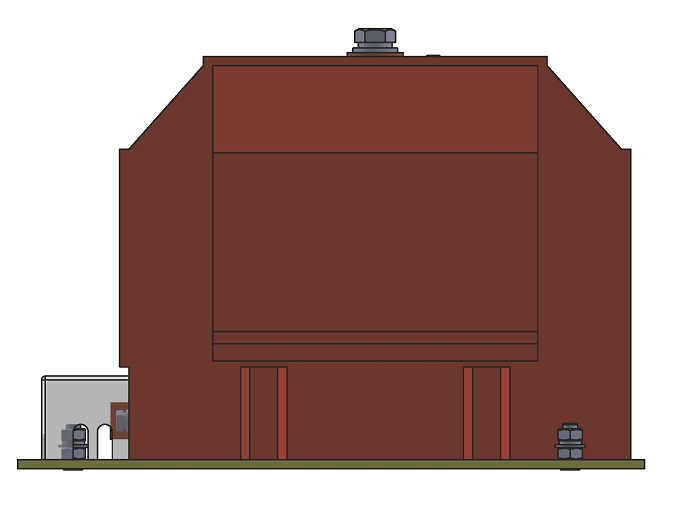

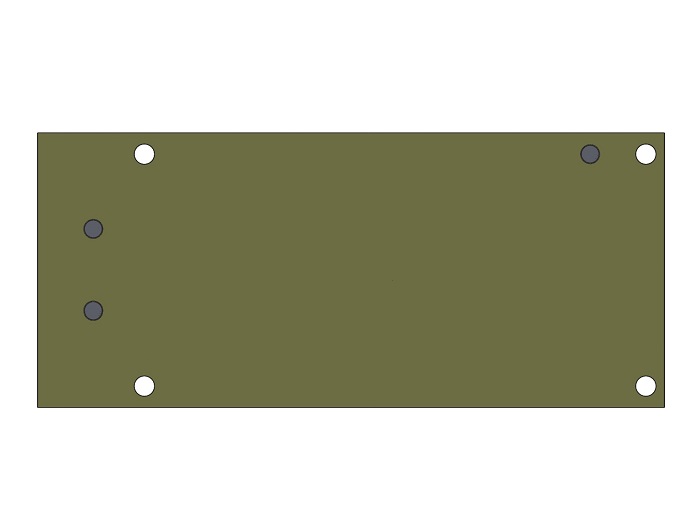

Трансформатор напряжения НИОЛ-СТ-6-М внутренней установки с габаритом 275х148х224 мм, на номинальное напряжение 6 кВ, со скрытым заземлением вывода Х на основание трансформатора, с металлическим основанием, с защитной крышкой вторичных выводов.

Технические параметры трансформаторов напряжения НИОЛ-СТ-6-М

Параметр	Значение
Класс напряжения , кВ	6
Наибольшее рабочее напряжение, кВ	7,2
Номинальное напряжение первичной обмотки, В	6000/V3
Номинальное напряжение основной вторичной обмотки, В	100/V3
Номинальное напряжение дополнительной вторичной обмотки, В	100/3
Номинальный коэффициент напряжения	1,2
Номинальная частота, Гц	50
Количество вторичных обмоток	1; 2*; 3
Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА: - 0,2 - 0,5 - 1 - 3	25 60 110 110
Номинальная нагрузка дополнительной вторичной обмотки в классе точности 3, ВА	100
Сумма нагрузок вторичных обмоток, не более , ВА	110
Предельная нагрузка вне класса точности, ВА	350
Схема и группа соединения обмоток: - с одной вторичной обмоткой - с двумя вторичными обмотками - с тремя вторичными обмотками	1/1-0 1/1/1-0-0 1/1/1/1-0-0-0

* стандартное значение

В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
