Описание:

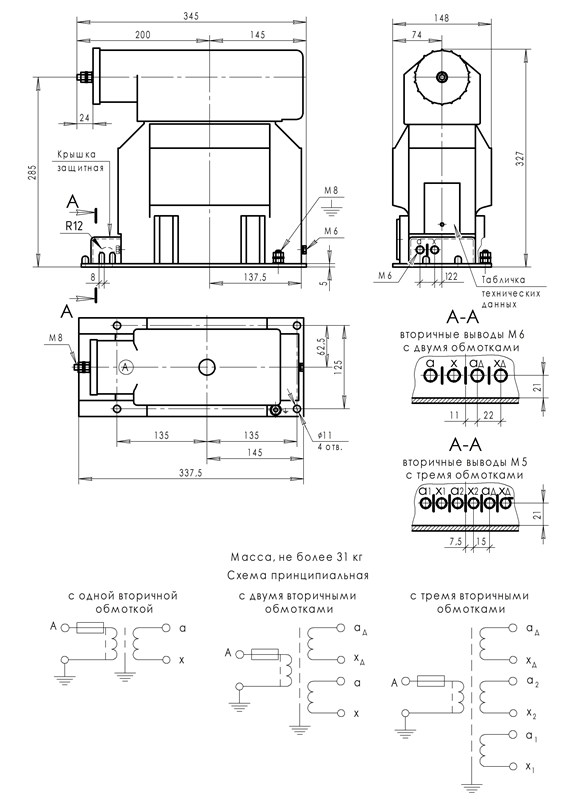

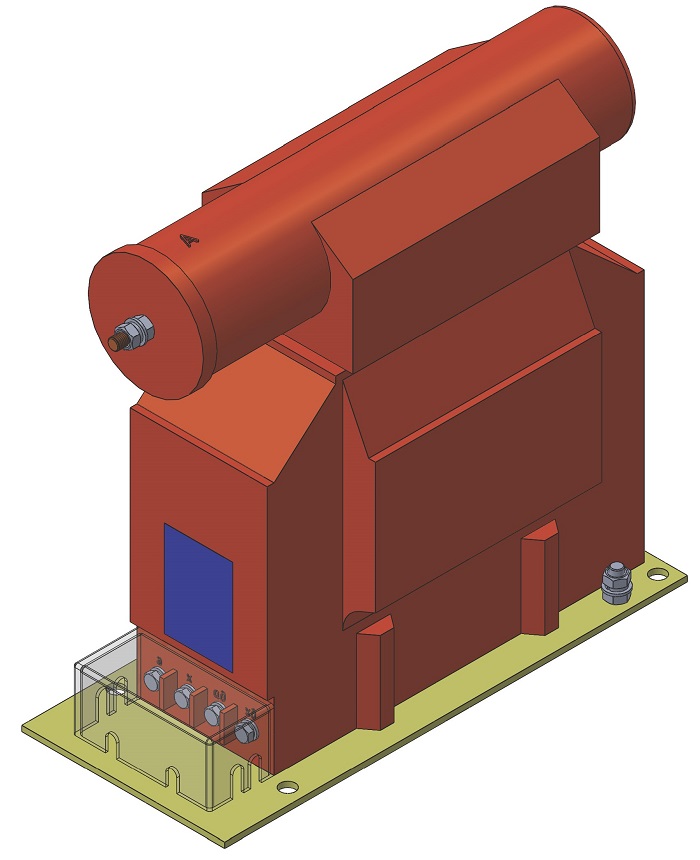

Трансформатор напряжения НИОЛ-СТ-10-2МПУ внутренней установки с габаритом 345х148х327 мм, на номинальное напряжение 10 кВ, с отдельным выводом Х с задней части трансформатора, с уменьшенным предохранительным устройством.

Технические параметры трансформаторов напряжения НИОЛ-СТ-10-2МПУ

Параметр	Значение
Класс напряжения , кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальное напряжение первичной обмотки, В	10000/V3
Номинальное напряжение основной вторичной обмотки, В	100/V3
Номинальное напряжение дополнительной вторичной обмотки, В	100/3
Номинальный коэффициент напряжения	1,2
Номинальная частота, Гц	50
Количество вторичных обмоток	1; 2*; 3
Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА: - 0,2 - 0,5 - 1 - 3	20 50 100 100
Номинальная нагрузка дополнительной вторичной обмотки в классе точности 3, ВА	100
Сумма нагрузок вторичных обмоток, не более , ВА	100
Предельная нагрузка вне класса точности, ВА	350
Схема и группа соединения обмоток: - с одной вторичной обмоткой - с двумя вторичными обмотками - с тремя вторичными обмотками	1/1-0 1/1/1-0-0 1/1/1/1-0-0-0

* стандартное значение

В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
