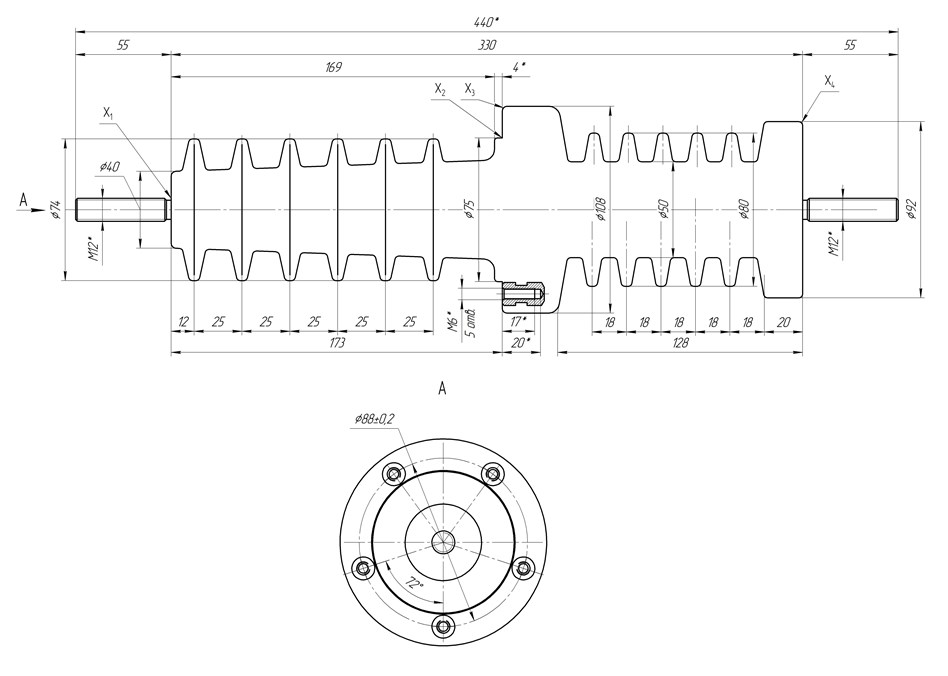

Габаритные и уста...

Скачать

3D-модель ИПЭЛ-10...

Скачать

Описание:

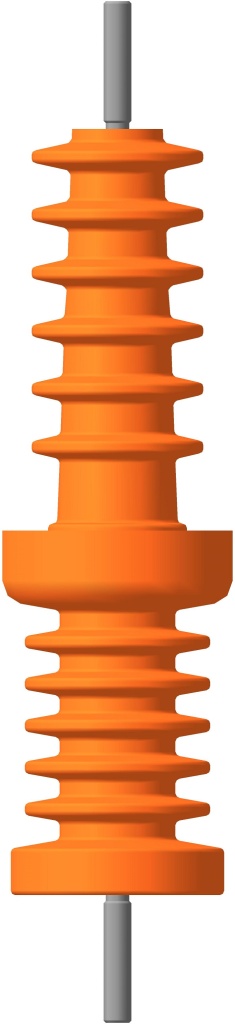

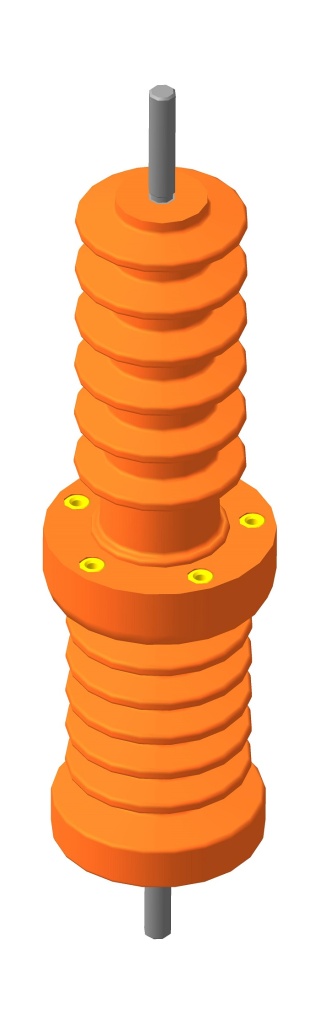

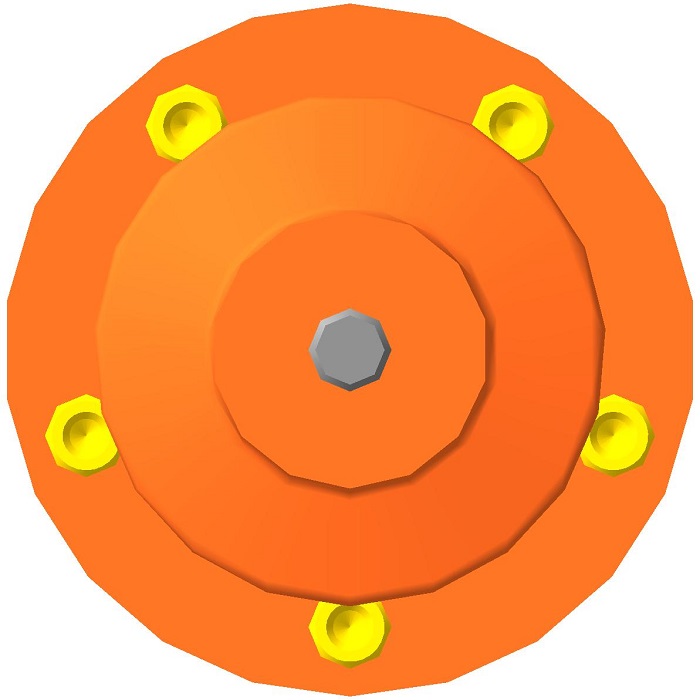

Изолятор ИПЭЛ-10СТ-5-045-03 на 10кВ является проходным изолятором из эпоксидной смолы и предназначен для прохода через стенки КРУ, КСО токоведущей части, находящейся под напряжением.

Технические параметры изоляторов ИПЭЛ-10СТ-5-045-03 на 10кВ

Параметр	Значение
Номинальное напряжение U_ном., В	10
Наибольшее допустимое напряжение, кВ	12
Номинальный ток,А	15
Номинальная частота, Гц	50; 60
Климатическое исполнение по ГОСТ 15150	У2, У3, Т3, УХЛ2
Высота изолятора , мм	440
Нормированное напряжение промышленной частоты, выдерживаемое в сухом состоянии в течение 1 мин, кВ	42
Вывод Шпилька (Длина Резьба / Длина Резьба)	50мм х М12 /35ММ хМ12
Длина пути утечки, мм	405/308
Резьба установочных закладных	5отв. М6
Момент затягивания резьбы шпильки, Н•м М12	15
Момент затягивания резьбы, Н•м М6	3
Масса, кг	2,2
