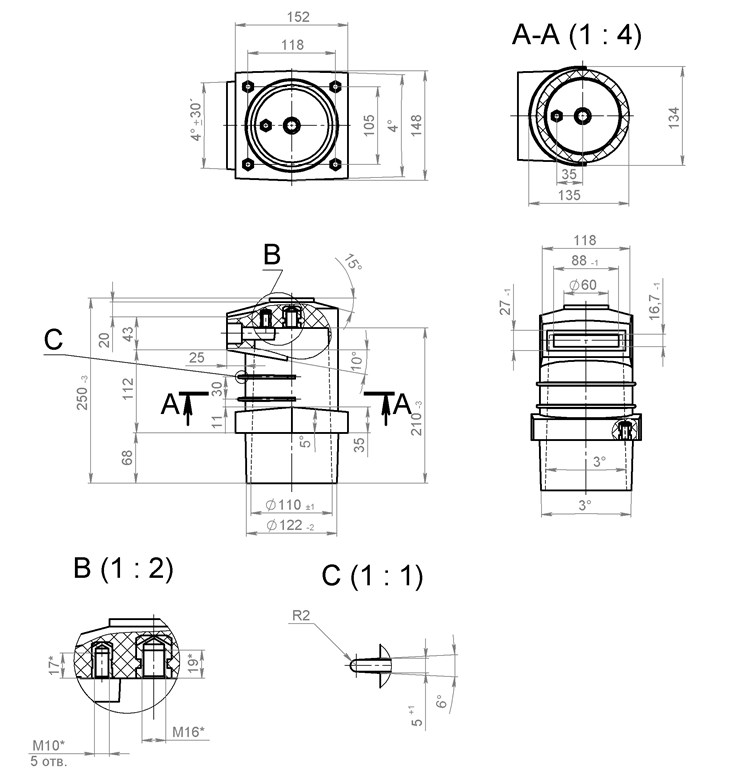

Габаритные и уста...

Скачать

3D-модель ИПЭЛ-10...

Скачать

Описание:

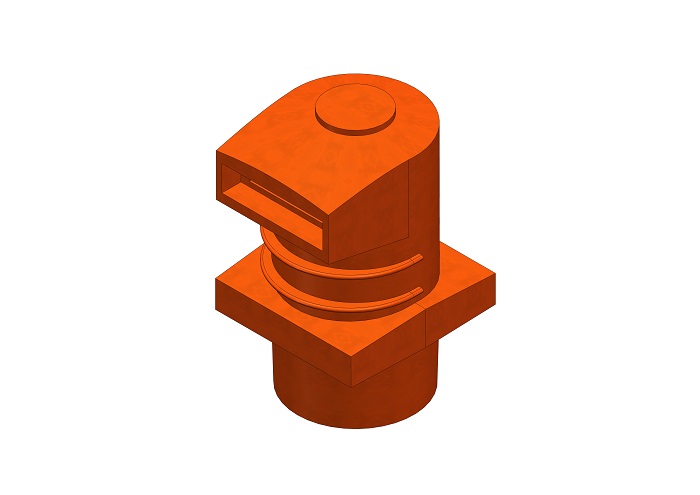

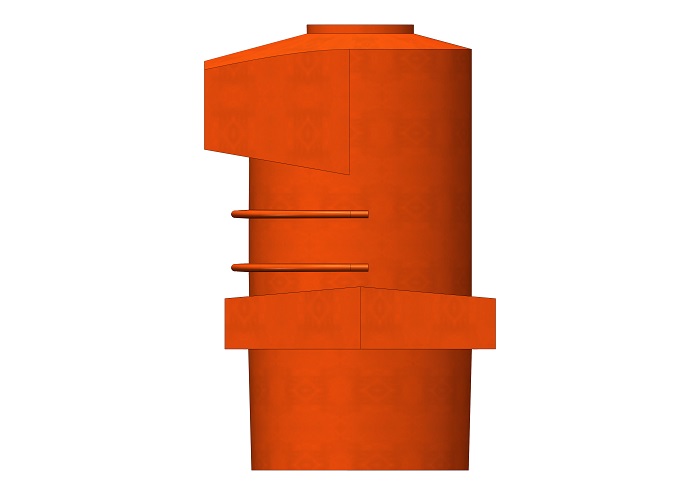

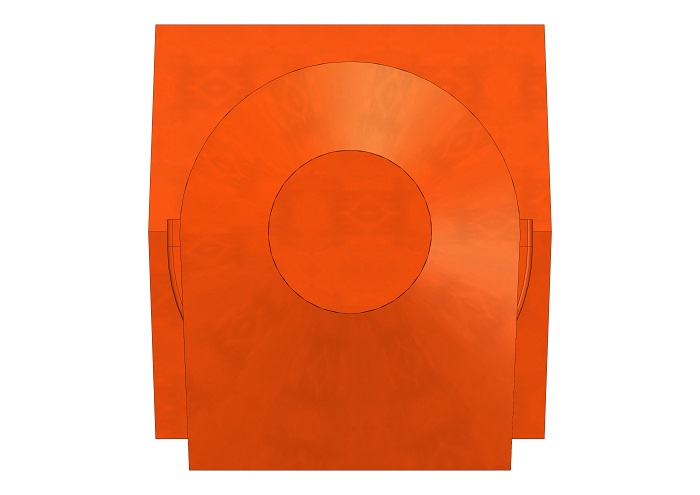

Изолятор ИПЭЛ-10-СТ-01 на 10кВ является проходным изолятором из эпоксидной смолы и предназначен для жесткого крепления токоведущей части, находящейся под напряжением, к основной части конструкции КРУ, КСО. Удлинённые в основании.

Технические параметры изоляторов ИПЭЛ-10-СТ-01 на 10кВ

Параметр	Значение
Номинальное напряжение U_ном., В	10
Наибольшее допустимое напряжение, кВ	12
Номинальный ток,А	1250
Номинальная частота, Гц	50; 60
Климатическое исполнение по ГОСТ 15150	У2, У3, Т3, УХЛ2
Высота изолятора , мм	250
Нормированное напряжение промышленной частоты, выдерживаемое в сухом состоянии в течение 1 мин, кВ	42
Условный внутренний диаметр изолятора, мм	110
Резьба / Резьба	М10 /М16
Резьба установочных закладных	4отв. М10
Длина пути утечки, мм	214
Момент затягивания резьбы, Н•м М10	8,8
Момент затягивания резьбы, Н•м М16	36
Масса, кг	3,3
