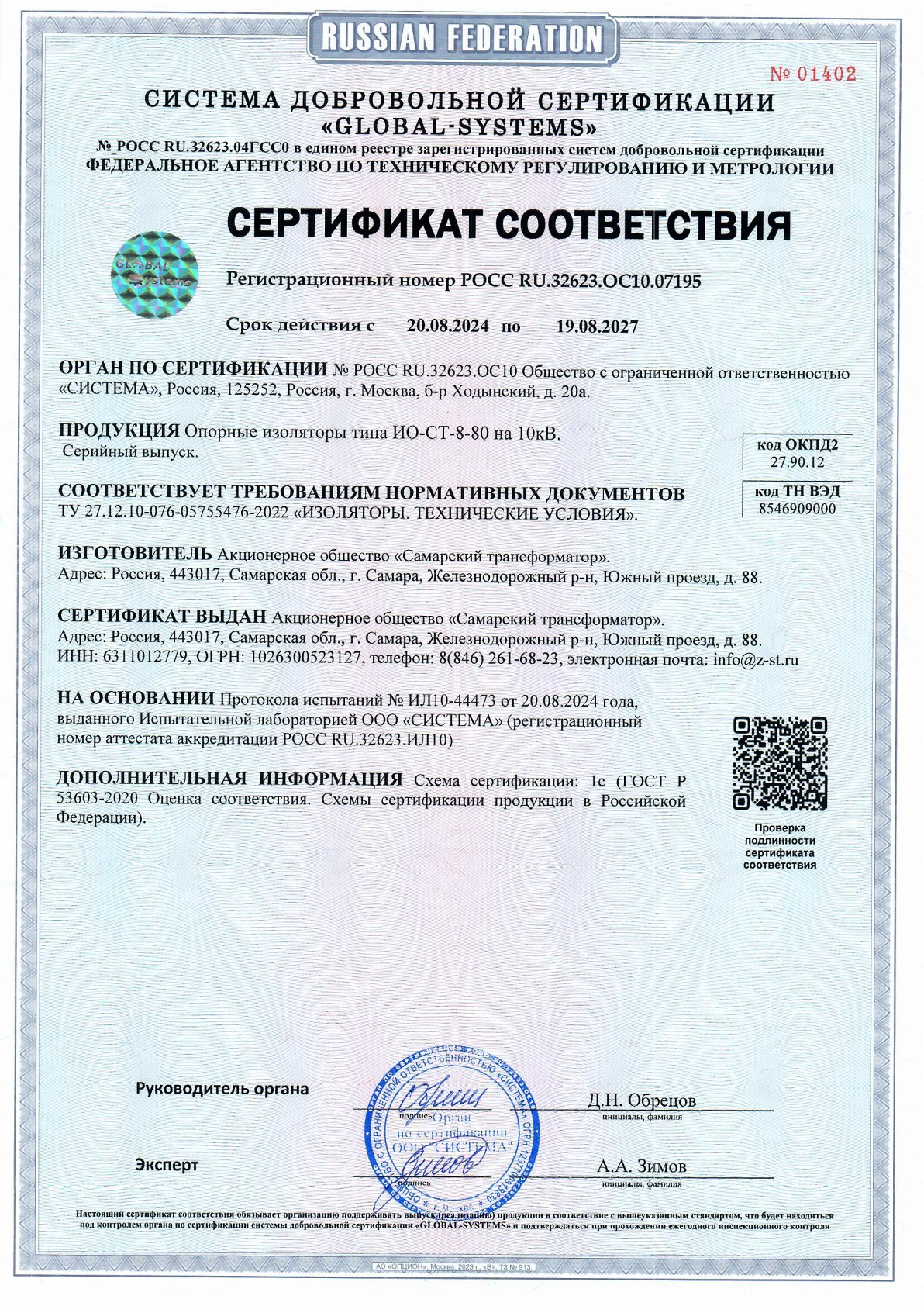

Сертификат соотве...

Скачать

Описание:

Изолятор ИО-СТ-8-80 на 10кВ является опорным из эпоксидной смолы и предназначен для жесткого крепления токоведущей части, находящейся под напряжением, к основной части конструкции КРУ, КСО.

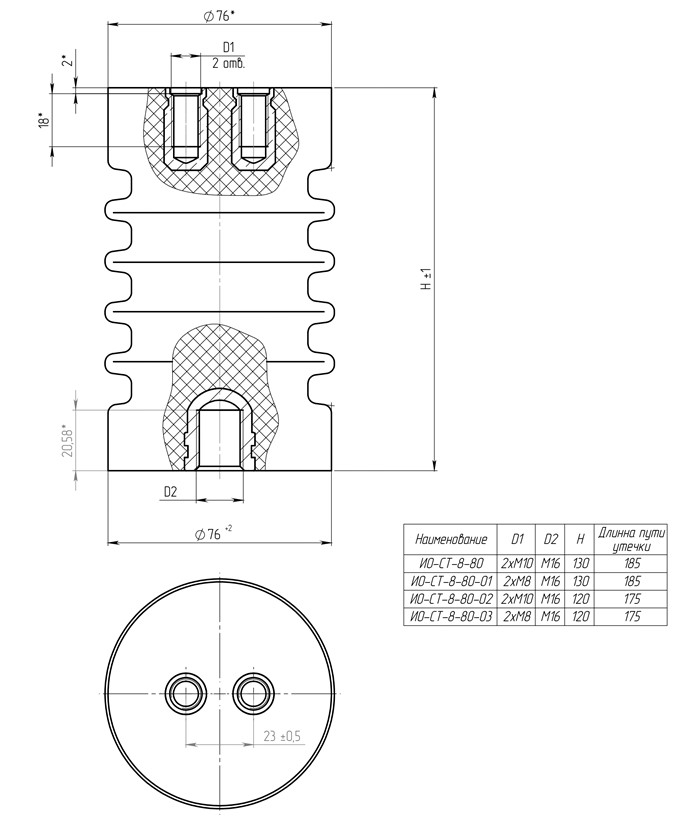

Изолятор ИО-СТ-8-80 с закладными спецгайками 2 хМ10 /М16 высота 130 мм. Длина пути утечки 185 мм

Изолятор ИО-СТ-8-80-01 с закладными спецгайками 2 хМ8 /М16 высота 130 мм. Длина пути утечки 185 мм

Изолятор ИО-СТ-8-80-02 с закладными спецгайками 2 хМ10 /М16 высота 120 мм Длина пути утечки 175 мм

Изолятор ИО-СТ-8-80-03 с закладными спецгайками 2 хМ8 /М16 высота 120 мм Длина пути утечки 175 мм

Изолятор ИО-СТ-8-80-04 с закладными спецгайками 2 хМ8 /М12 высота 120 мм Длина пути утечки 175 мм

Изолятор ИО-СТ-8-80-05 с закладными спецгайками 2 хМ10 /М16 высота 124 мм Длина пути утечки 179 мм

Технические параметры изоляторов ИО-СТ-8-80 на 10кВ

Параметр	Значение
Номинальное напряжение U_ном., В	10
Наибольшее допустимое напряжение, кВ	12
Номинальная частота, Гц	50; 60
Климатическое исполнение по ГОСТ 15150	У2, У3, Т3, УХЛ2
Момент затягивания резьбы, Н•м М8	5,0
Момент затягивания резьбы, Н•м М10	8,8
Момент затягивания резьбы, Н•м М16	36
Нормированное напряжение промышленной частоты, выдерживаемое в сухом состоянии в течение 1 мин, кВ	42
Сила на изгиб, кН	2,0
Условный диаметр изолятора, мм	76
Испытательное напряжение полного грозового импульса, кВ	80
Длина пути утечки, мм	180
Масса, кг	0,97
