Описание:

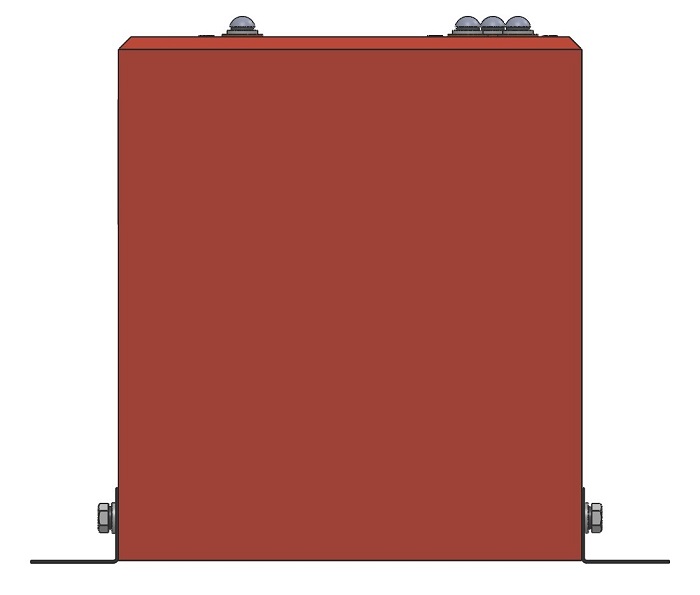

Датчик тока трансформаторный ТПС-0,66 с габаритом 255х255х220 мм. Максимальный рабочий первичный ток,0,25А при коэффициенте трансформации 1:5; при коэффициенте трансформации 1:7,5 первичный ток 0,166А ;при коэффициенте трансформации 1:10 первичный ток 0,125А. Максимальный рабочий вторичный ток 1,25А.

Технические параметры датчиков тока трансформаторных ТДЗРЛ-0,66-3 (200/1)
Параметр Значение
Максимальный рабочий первичный ток, А
- при коэффициенте трансформации 1:5

- при коэффициенте трансформации 1:7,5

- при коэффициенте трансформации 1:10

0,25

0,166

0,125
Максимальный рабочий вторичный ток, А
1,25
Класс изоляции первичной обмотки, кВ
0,66
Класс изоляции вторичной обмотки, кВ 0,4
Номинальная частота, Гц       50




В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
