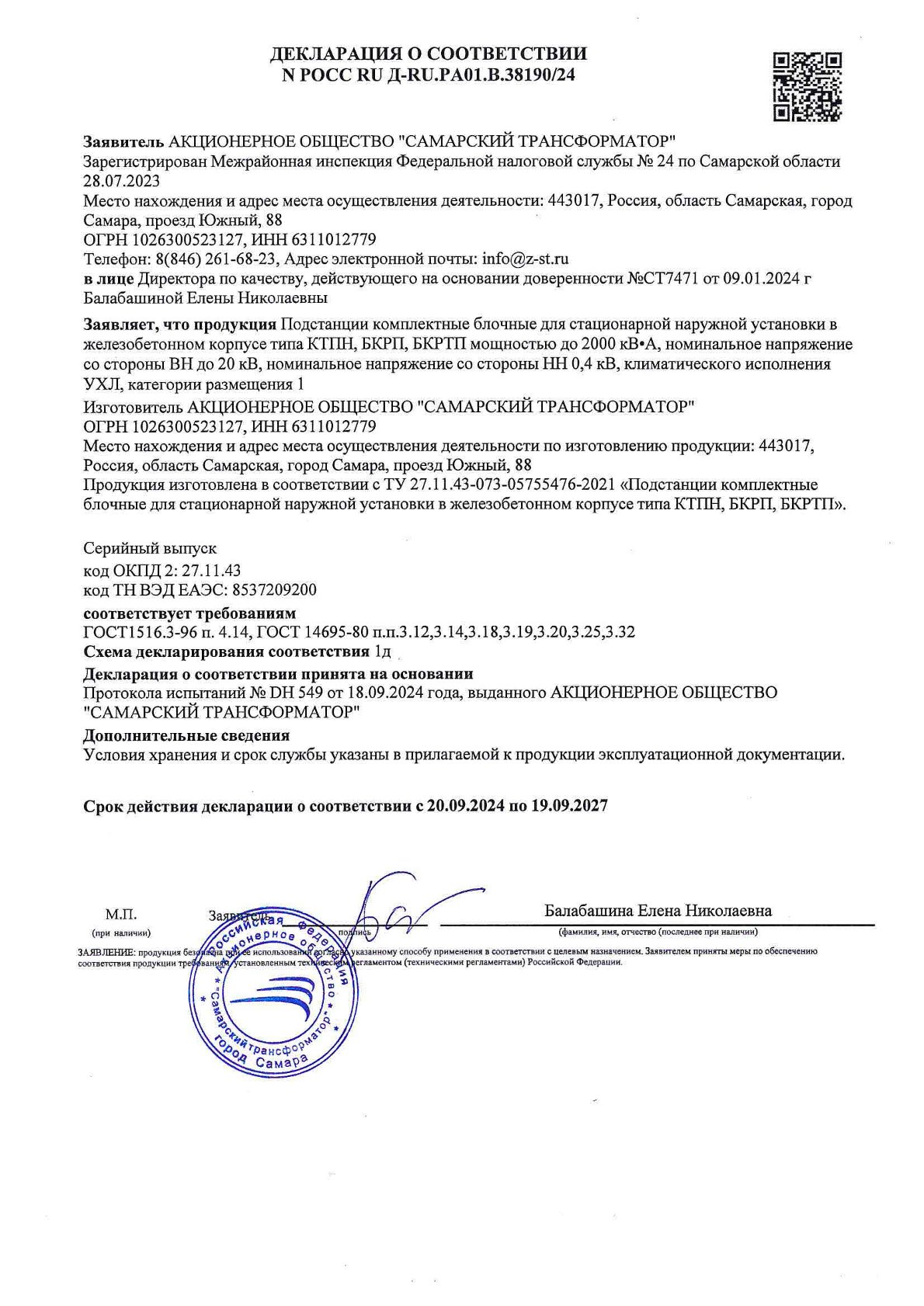

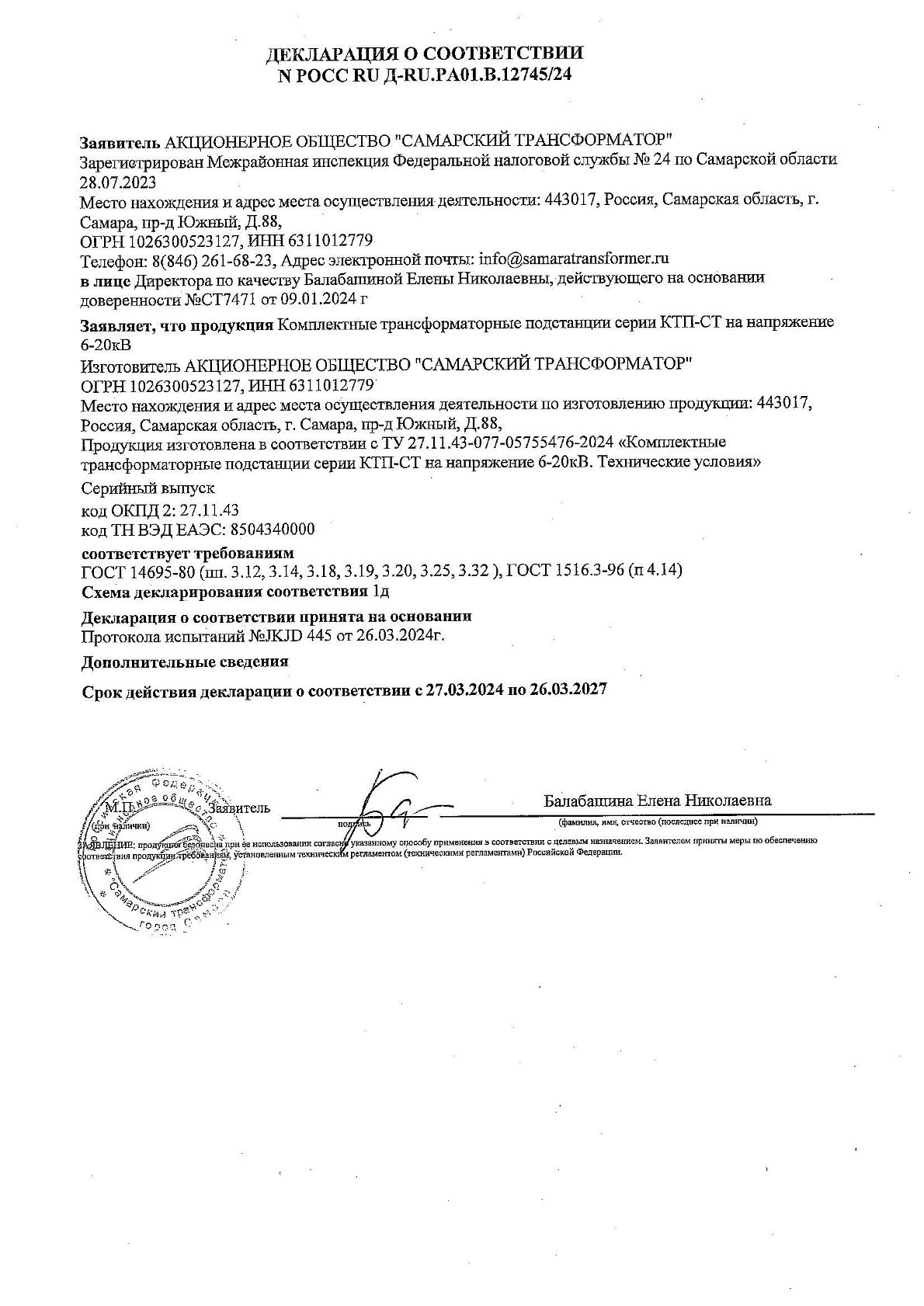

Декларация КТПБМ.pdf
Скачать

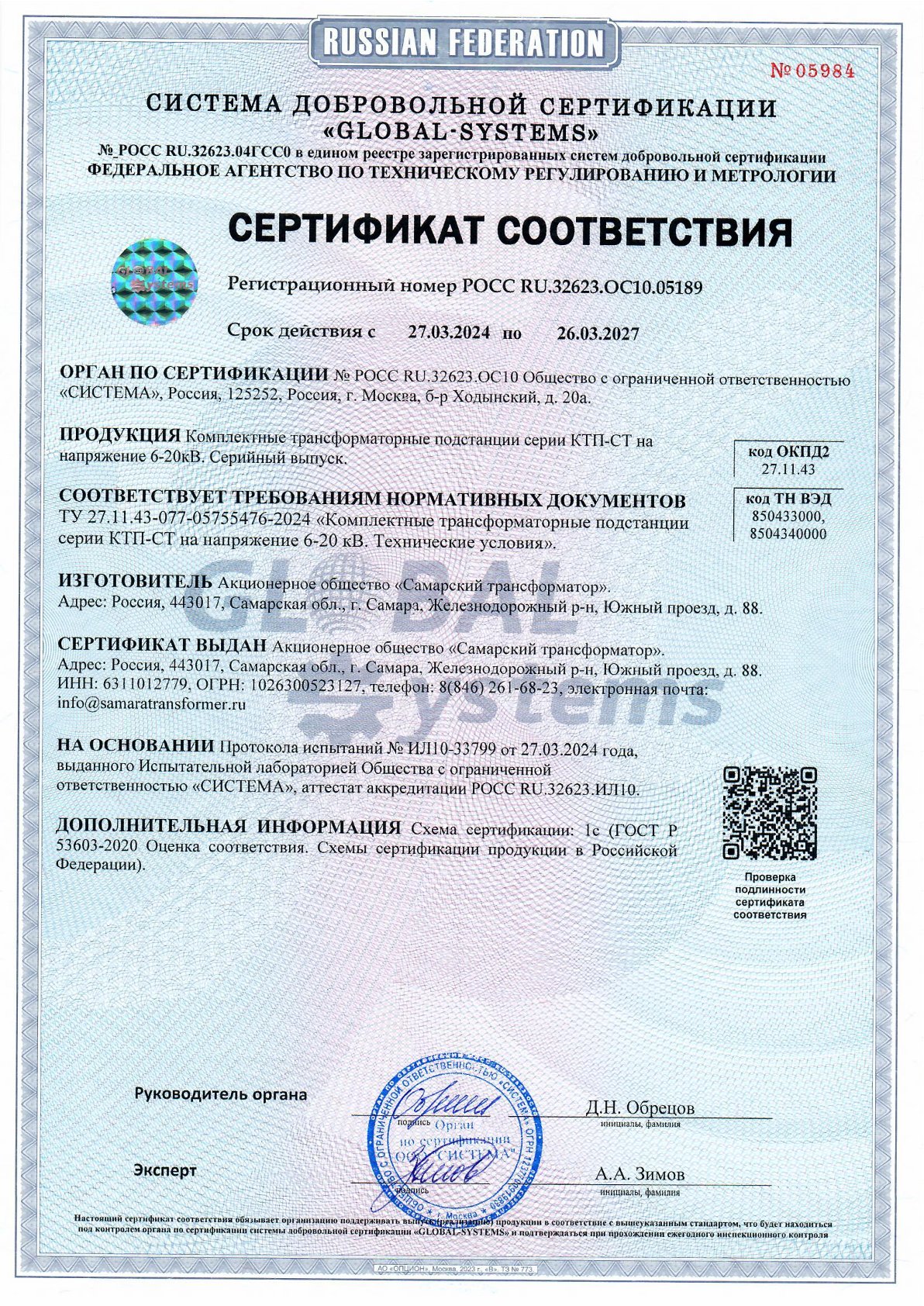

Сертификат КТПБМ.pdf
Скачать
Описание:

Назначение

  • Размещение высоковольтного питающего оборудования, инженерного оборудования систем энергообеспечения, телемеханики, связи, управления запорно-регулирующей арматурой, оборудования электрохимической защиты трубопроводов, оборудования инженерно-технических средств охраны.
  • Обеспечение штатных условий работы оборудования, установленного внутри модульного здания, защиты оборудования от неблагоприятных воздействий окружающей среды, несанкционированного доступа, вандализма и противоправных действий, а также обеспечение нормальных условий работы для обслуживающего персонала в удаленных от населенных пунктов и труднодоступных местностях в районах с холодным климатом.

Условия эксплуатации

Блочно-модульные здания предназначены для работы на открытом воздухе (климатическое исполнение У1 и УХЛ1 по ГОСТ 15150-69) при следующих условиях:

  • высота установки над уровнем моря – не более 1000С до плюс 40 °С;
  • рабочее значение температуры наружного воздуха от минус 60 °С до плюс 40 °С;
  • расчетная температура отапливаемых блочно-модульных зданий составляет 16 °С;
  • группа условий эксплуатации по ГОСТ 17515-72 в части воздействия механических факторов – М1, М6, М13;
  • стойкость к сейсмическому воздействию – до 9 баллов;
  • класс конструктивной пожарной опасности здания по СНиП 21-01-97 С0 (не пожароопасен);
  • вес снегового покрова на 1 м2 горизонтальной поверхности определяется по СНиП 2.01.07-85 с учетом района установки блочно-модульного здания.

Блочно-модульное здание устанавливается на заранее подготовленную площадку или фундаментные блоки.

Конструкция блочно-модульного здания



Основой конструкции блок-боксов, входящих в состав блочно-модульных зданий, служит высокопрочный металлический каркас, собирающийся сварным типом соединений и защищенный антикоррозийным, цинконаполненным лакокрасочным материалом. Каркас, сваренный из стального замкнутого профиля, обшит трехслойными сэндвич-панелями с негорючим утеплителем. Основанием является сварная рамная конструкция с закладными элементами для напольной установки оборудования. Пол закрыт рифленым стальным листом толщиной не менее 4 мм. В полу выполнены унифицированные кабельные вводы для прокладки кабелей через основание блок-модуля. Количество и сечение кабельных вводов определяется исходя из сечения и количества кабелей в соответствии с проектной документацией Заказчика. Крыша легкосъемная и выполнена в виде сварного металлического каркаса из гнутых и профилированных элементов. Дверь для входа обслуживающего персонала, а также ворота для вкатывания/выкатывания силового трансформатора выполняются стальными, утепленными негорючим материалом, и открываются на угол не менее 90°. Строповка и подъем блок-боксов осуществляется четырех ветвевыми стропами за проушины в верхней части блока.

Блок-боксы могут стыковаться между собой для создания комплексов любой площади.


Молниезащита

Молниезащита блок-модулей выполняется в соответствии с требованиями «Инструкции по устройству молниезащиты зданий и сооружений» РД 34.21.122-87.

Устройство заземления

Заземление подстанции осуществляется путем подключения заземляющего устройства подстанции к заземляющему контуру модулей. В комплект поставки подстанции входят все необходимые элементы и материалы для устройства внешнего контура заземления на месте монтажа.

Собственные нужды

Питание внутреннего и наружного освещения подстанций осуществляется от шкафов питания собственных нужд (ШПСН). ШПСН питаются от трансформаторов собственных нужд (ТСН) (при наличии РУНН от вводов 0,4 кВ). Также от ТСН питаются шкафы аварийного питания (ШАП), в которых находятся шинки оперативного тока.

Классификация по функциональному назначению

Электрооборудование, устанавливаемое в блочно-модульном здании, может выполнять следующие функции:

  • прием и преобразование напряжения 6(10) кВ и 0,4 кВ;
  • ввод и распределение электрической энергии 6(10) кВ и 0,4 кВ;
  • автоматизация производственных процессов;
  • управление, автоматика и защита процессов выработки и распределения электрической энергии.
Основные параметры и технические характеристики
Наименование параметра Значение параметра
Номинальное напряжение по высокой стороне, кВ 6, 10
Мощность силового трансформатора, кВА

- масляного герметичного

- сухого с литой изоляцией

160, 250, 400, 630, 1000, 1250

160, 250, 400, 630, 1000, 1250, 1600, 2000, 2500

Номинальный ток на стороне ВН для присоединения линий, А 630; 1000
Ток электродинамической стойкости на стороне ВН, кА 12,5; 20
Время протекания тока термической стойкости на стороне ВН:

- для главных ножей, с

- для заземляющих ножей, с

3 1
Номинальное напряжение на стороне НН, кВ 0,4
Ток электродинамической стойкости на стороне НН, кВ 30, 50
Номинальная частота, Гц 50
Вид системы заземления на стороне НН TN-C, TN-S, TN-C-S
Габариты блок-модуля, входящего в состав БМЗ определяются в соответствии с конкретным заказом по опросному листу
Масса БМЗ с оборудованием, т в соответствии с конкретным заказом

Варианты комплектации подстанций

Варианты изготовления подстанций в блок-модулях из сэндвич-панелей и их конструктивные характеристики перечислены в таблице 1, где L,B,H – соответственно длина, ширина и габаритная высота; S – площадь по периметру.

Таблица 1. Конструктивные характеристики подстанций
Обозначение подстанции Число блок-модулей Габариты, мм (LxBxH) Площадь S, м2 Графическая часть
1 РП/ОЭнТ-3-10-УХЛ1 2 9000x5200x3500 46,8 стр. 10-19
2 РТП/ОЭнТ-3-10/0,4-УХЛ1 4 18000x5200x3500 93,6 стр. 20-30
3 РТП/ОЭнТ-4-10/0,4-УХЛ1 3 9000x8800x3500 79,2 стр. 31-41
4 РП/ОЭнТ-4-20-УХЛ1 2 9000x5200x3500 46,8 стр. 42-52
5 РТП/ОЭнТ-5-20/0,4-УХЛ1 4 18000x5200x3500 93,6 стр. 53-63
6 РТП/ОЭнТ-6-20/0,4-УХЛ1 3 9000x8800x3500 79,2 стр. 64-74
7 ЗРУ/ОЭнТ-4-10-УХЛ1 4 18000x4100x3500 73,8 стр. 76-87
8 ЗРУ/ОЭнТ-5-20-УХЛ1 3 11000x7800x3500 85,8 стр. 88-98
9 ЗРУ/ОЭнТ-6-10-УХЛ1 4 18000x6700x3500 120,6 стр. 99-110
10 ЗРУ/ОЭнТ-7-10-УХЛ1 3 9000x6700x3500 60,3 стр. 111-121

Варианты комплектации подстанций и тип применяемого оборудования представлены в таблице 2.

Таблица 2. Варианты комплектации подстанций
Обозначение подстанции Тип ячеек РУВН Кол-во ячеек РУВН Тип выключателя РЗиА Тип ячеек РУНН Кол-во ячеек РУНН
Распределительные подстанции
1 РП/ОЭнТ-3-10-УХЛ 1 КСО-298 MSM «Волжанка» (аналог D- 12РТ) до 22 ВВСТ,ЗАН-5, SION, ВБП Сириус.УЗА, SiemensSiprotec, Sepam 1000+, ABB Spac, REF, TOP- 200, БМПЗ, БИМ и др. - -
2 РТП/ОЭнТ-3-10/0,4- УХЛ1 до 22 ЩО-02 12
3 РТП/ОЭнТ-4-10/0,4- УХЛ1 до 22 ШРНН 2
4 РП/ОЭнТ-4-20-УХЛ1 РУ СТ-20 до 24 FLUORC, FLUVAC, VIEVACUUM - -
5 РТП/ОЭнТ-5-20/0,4-УХЛ1 до 24 ЩО-02 12
6 РТП/ОЭнТ-6-20/0,4-УХЛ1 до 24 ШРНН 2
7 ЗРУ/ОЭнТ-4-10-УХЛ1 КРУ2-10СТ (аналог Nxair, PIX), КС-10 (аналог D-12P), К-104 до 20 BBCT, SION 3АЕ, ВБМ, ВБП, ВБЭ Сириус,УЗА, Siprotec, Sepam 1000+, ABB Spac, REF, TOP-200, БМПЗ, БИМ и др. - -
8 ЗРУ/ОЭнТ-5-20-УХЛ1 КРУ2-20СТ (аналог Nxair, PIX) до 18 SION 3АЕ, ВБП - -
9 ЗРУ/ОЭнТ-6-10-УХЛ1 КРУ2-10СТ, КС-10 (аналог D-12P) до 38 ВВСТ, SION 3АЕ, ВБМ, ВБП, ВБЭ - -
10 ЗРУ/ОЭнТ-7-10-УХЛ1 К-104 до 18 - -

Примечание:

1. В графе «Кол-во ячеек РУВН» указано число ячеек для стандартной комплектации. Возможно изменение числа ячеек.

2. РУ0,4 кВ комплектуется ячейками производства АО «Самарский трансформатор». В качестве коммутационных аппаратов предусмотрено использование автоматических выключателей типа, ВА, ВА/СЭЩ (ЗАО ГК «Электрощит»), LS Susol(«LS IndustrialSystems»), Masterpact NT или NW(«SchneiderElectric»), Compact NS («MerlinGerin»), E2 или E3 («ABB»), Siemens, PMC («MoellerElectric»), предохранителей, выключателей нагрузки, плавких вставок.

Таблица 3. Технические характеристики подстанций
Обозначение подстанции Uном, кВ Iномс.ш,
А
Sтр-ра, кВА* Iэл. ст, кА Iтер. ст, кА/1с Iном. откл, кА
1 РП/ОЭнТ-3-10-УХЛ1 10 до 1000 - 51 20 20
2 РТП/ОЭнТ-3-10/0,4-УХЛ1 10 до 1000 до 1600 51 20 20
3 РТП/ОЭнТ-4-10/0,4-УХЛ1 10 до 1000 до 1600 51 20 20
4 РП/ОЭнТ-4-20-УХЛ1 20 до 1250 - 50 20 20
5 РТП/ОЭнТ-5-20/0,4-УХЛ1 20 до 1250 до 1600 50 20 20
6 РТП/ОЭнТ-6-20/0,4-УХЛ1 20 до 1250 до 1600 50 20 20
7 ЗРУ/ОЭнТ-4-10-УХЛ1 10 до 3150 - 100 40 40
8 ЗРУ/ОЭнТ-5-20-УХЛ1 20 до 2500 - 63 25 25
9 ЗРУ/ОЭнТ-6-10-УХЛ1 10 до 3150 - 100 40 40
10 ЗРУ/ОЭнТ-7-10-УХЛ1 10 до 3150 - 100 40 40

Для РТП возможна установка силовых трансформаторов мощность до 2500 кВА по специальному проекту.

Для всех подстанций:

  • номинальная частота 50 Гц;
  • климатическое исполнение и категория размещения УХЛ1;
  • степень защиты модулей IP33;
  • срок службы не менее 30 лет.

В таблице приняты следующие обозначения:

  • Uном–номинальное напряжение, кВ;
  • Iном с.ш–номинальный ток сборных шин, А;
  • Sтр-ра–номинальная мощность силового трансформатора, кВА;
  • Iэл.ст– ток электродинамической стойкости, кА;
  • Iтер.ст– ток термической стойкости, кА/1 сек;
  • Iном.откл–номинальный ток отключения выключателей, кА.
